Een metalen dilatatievoeg die na twee stookseizoenen kapot gaat, is zelden een fabricagefout. Meestal is het een maatbeslissing. Wanneer een warmwaterstijgleiding 40 mm tussen twee ankers groeit, moet iets die groei absorberen elke keer dat het systeem opwarmt of afkoelt. Als de verbinding wordt gevraagd die beweging in de verkeerde richting te maken, of als de buis de vrijheid krijgt om zijwaarts te zwaaien, zal de balg lang eerder vermoeid raken dan de buis.
Het korte antwoord: een metalen compensator is een drukvast vermoeiingscomponent en geen flexibele koppeling. De levensduur ervan wordt bepaald door de hoeveelheid beweging die elke winding absorbeert en door de vraag of de omringende leidingen – verankeringen, geleiders, steunen – hem laten bewegen zoals waarvoor hij is ontworpen. Als u deze twee dingen goed doet, zal een roestvrijstalen dilatatievoeg doorgaans langer meegaan dan de buis waarop deze is gemonteerd. Begrijp ze verkeerd en geen enkele materiële upgrade zal het redden.
Wat volgt behandelt de bewegingstypen, de configuraties die zijn gebouwd om ze aan te kunnen, de betrokken materialen en temperaturen, en de specificatie-invoer die u moet verzamelen voordat een offerte iets betekent.
Wat een metalen dilatatievoeg eigenlijk is
Een metalen dilatatievoeg, ook wel compensator of balgcompensator genoemd, is een kort stuk dunwandige, gegolfde roestvrijstalen buis die tussen twee eindfittingen is gelast: flenzen, laseinden of schroefdraadverbindingen. De ribbels doen het werk. Elke winding buigt een fractie van een millimeter, en een balg met twintig windingen verandert die fracties in de beweging die de lijn moet absorberen.
Omdat de balg dun is, kan deze bewegen. Omdat het dun is, moet het beschermd worden. Twee consequenties verklaren de meeste specificatieargumenten.
- Druk stuwkracht. Interne druk die op het effectieve oppervlak van de balg inwerkt, produceert een axiale kracht: de druk vermenigvuldigd met het effectieve oppervlak. Op een DN200-lijn bij 10 bar komt dit neer in de orde van 35 kN, ongeveer 3,5 ton, afhankelijk van de convolutiegeometrie. Die kracht is reëel en moet worden gedragen door hoofdankers, niet door de balg zelf.
- Directionele stijfheid. Een balg is axiaal zacht en relatief stijf lateraal en in torsie. Het vragen om een grote zijdelingse offset te absorberen is de meest voorkomende ontwerpfout.
Het is geen corrector voor verkeerde uitlijning. Flenzen moeten op één lijn liggen voordat de verbinding wordt vastgeschroefd; De boutkracht mag nooit worden gebruikt om een opening in de buis te dichten.
Isometrisch aanzicht: de werkende delen van een geflensde axiale compensator
1 Buisuiteinde/lasverbinding 2 Bevestigingsflens of lasuiteinde 3 Balgwindingen (bewegingselement) 4 Trekstang of limietstang
De ribbels absorberen beweging; de trekstangen of begrenzingsstangen dragen stuwkracht of beperken de beweging. Trekstangen met een ontworpen opening zijn grensstangen en laten nog steeds normale beweging toe.
Bewegingstypen Bepaal de gezamenlijke configuratie
Elke leidingindeling valt uiteen in drie basisbewegingen, en de verbinding die u koopt, wordt daaruit gekozen.
Axiaal
Beweging langs de middellijn van de pijp, als gevolg van thermische groei van een recht stuk. De axiale compensator met enkele balg is de standaardoplossing, op voorwaarde dat de buis zodanig wordt geleid dat de beweging axiaal blijft.
Lateraal
Beweging loodrecht op de middellijn, gebruikelijk wanneer een lang been zijwaarts beweegt. Een universele dilatatievoeg – twee balgen verbonden door een middenpijp – kan dit veel beter aan dan één lange balg.
Hoekig
Rotatie rond een punt, gebruikt in paren op L- en Z-vormige lay-outs. Scharnierende en cardanische configuraties nemen een hoekbeweging aan en genereren, met pinnen of cardanische ophangingen, geen drukkracht op de ankers.
Echte systemen combineren meestal alle drie. Daarom moet de specificatie de beweging in millimeters en de richting vermelden, en niet slechts één getal.
Relatieve bewegingscapaciteit door gewrichtsconfiguratie
Axiaal movement Lateraal and angular movement
Relatieve index van 0 tot 100, die aangeeft welke bewegingen elke configuratie volgens de EJMA-ontwerppraktijk moet absorberen. Het is slechts illustratief; de werkelijke capaciteit komt uit een berekening voor uw lijn.

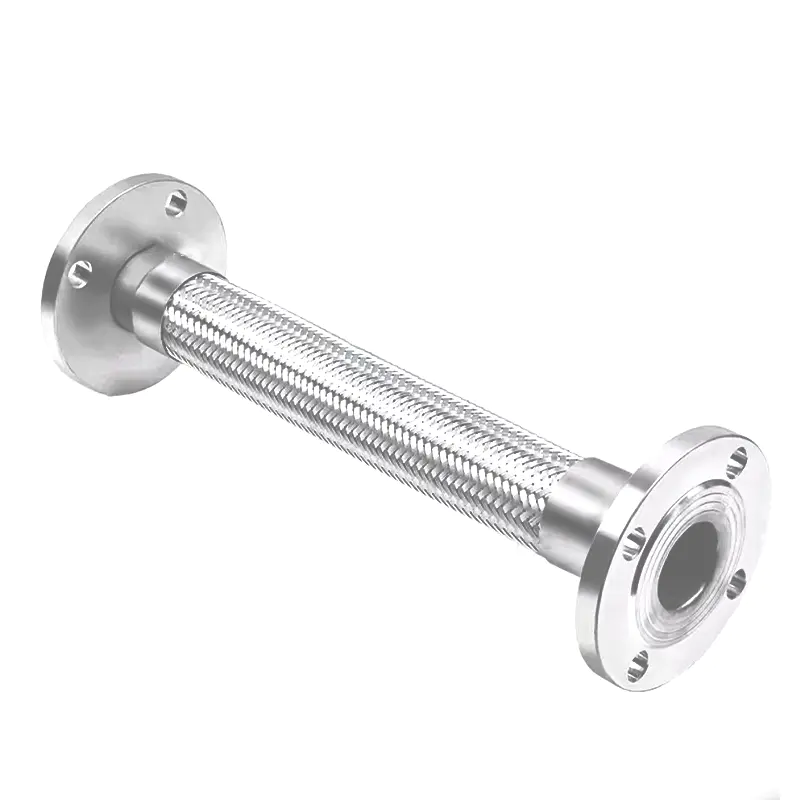

Flexibele metalen compensator gegolfde dilatatievoeg Productnaam: Flexibele metalen compensator gegolfde dilatatievoeg Productmateriaal: 304 roestvrij staal / koolstofstaal Drukbereik: 0,6 MPa ~ 1,6 MPa Nominale diameter ... Bekijk Product → Materialen, temperatuur en levensduur
Austenitisch roestvast staal is het standaard balgmateriaal. Kwaliteit 304 dekt de meeste water-, stoom- en gastaken; 316L wordt gekozen als er chloriden of licht corrosieve media aanwezig zijn; legeringen met een hoger nikkelgehalte, zoals Inconel 625, worden de praktische keuze boven ongeveer 540 ° C, waar kruip in plaats van druk de wanddikte bepaalt. Meerlaagse balgen – twee of drie dunne lagen in plaats van één – verhogen het drukvermogen zonder de verbinding stijver te maken.
De levensduur van de cyclus is het getal dat bepaalt hoe lang het gewricht meegaat, en het is geen vast getal. Een balgvermoeiingscurve, in de vorm gepubliceerd door fabrikanten van dilatatievoegen en waarnaar wordt verwezen in de ontwerppraktijk van EJMA, laat zien dat de levensduur van de cyclus scherp afneemt naarmate de beweging per convolutie toeneemt. Het verdubbelen van de gevraagde beweging van elke convolutie kan het haalbare aantal cycli met een orde van grootte verminderen.
Dat is de reden dat een lijn die één keer per dag fietst en een lijn die elk uur fietst, verschillende hardware nodig heeft, zelfs bij identieke druk en temperatuur. Een dagelijkse cyclus geeft je tientallen jaren hoofdruimte. Het fietsen per uur gedurende een leven van twintig jaar is tienduizenden cycli, en het ontwerp moet daarvoor worden berekend in plaats van te veronderstellen.
Schematisch balgvermoeiingsgedrag
Het gaat om de vorm van de curve, en niet om de geplotte waarden: de levensduur van de cyclus neemt sterk af naarmate de beweging per convolutie toeneemt. Gebruik voor uw werkzaamheden altijd de door de fabrikant berekende vermoeidheidscurve.
Waarom metalen dilatatievoegen falen tijdens gebruik
De meeste veldfouten komen voort uit een korte lijst van oorzaken, en bijna allemaal kunnen ze worden weggedacht. We hebben er een langer overzicht van geschreven waarom metalen balgen falen in industriële pijpleidingen ; onderstaand overzicht geeft weer wat een goede specificatie voorkomt.
- Vermoeidheid barst op de top of wortel van een convolutie – het klassieke resultaat van het vragen om meer beweging per convolutie dan waarvoor het gewricht was berekend.
- Scheurvorming door spanningscorrosie door chloride , meestal onder natte thermische isolatie op 304 balgen. Chloorarme isolatie en een goed gedraineerde installatie zijn hier belangrijker dan alleen staal.
- Kronkel , een instabiliteit waarbij druk en afbuiging samen de balg zijwaarts knikken.
- Door stroming geïnduceerde trillingen bij hoge snelheid of in tweefasige dienst, wat vermoeidheid met een hoge cyclus veroorzaakt die geen enkele thermische berekening voorspelt.
- Ontbrekende of verwaarloosde ankers en geleiders , zodat de verbinding uiteindelijk de gehele thermische groei van de run absorbeert in plaats van een gecontroleerd deel ervan.
- Erosie van schurende of deeltjesvormige media waarbij een interne voering had moeten worden gespecificeerd.
- Installatie schade — torsie, gedraaide flenzen of een verbinding die wordt gebruikt als meenemer om de buisuiteinden naar elkaar toe te trekken.
De specificatiechecklist
Een balgverbinding kan niet alleen op basis van een lijnmaat worden ontworpen. In de onderstaande tabel worden de ingangen vermeld die het ontwerp feitelijk veranderen.
| Informatie | Waarom het het ontwerp verandert | Waar het vandaan komt |
|---|---|---|
| Nominale maat en leidingschema | Fixeert de boring en de eindverbinding | Regellijst of P&ID |
| Ontwerpdruk en temperatuur, inclusief het samenvallende geval | Stelt de wanddikte, het aantal lagen en de drukkracht in | Procesgegevensblad |
| Media, concentratie en stroomsnelheid | Vergroot het risico op materiaalkwaliteit, voering en erosie | Procesgegevensblad |
| Beweging in millimeters: axiaal, lateraal, hoekig, met richting | Bepaalt het verbindingstype en de convolutiegeometrie | Analyse van leidingspanningen |
| Ontwerpcyclustelling gedurende de levensduur | Stelt het vermoeidheidsdoel in waaraan de balg moet voldoen | Bedrijfsprofiel van de fabriek |
| Installatielengte en aansluitnorm | Moet overeenkomen met de opening die nog in de buis zit | Isometrische tekeningen |
| Ankers, geleiders en bevestigingsmiddelen | Bepaalt hoeveel beweging ooit het gewricht bereikt | Analyse van leidingspanningen |
| Isolatie, verwarming of voeringvereiste | Beïnvloedt het corrosierisico en het stromingsgedrag | Installatiespecificatie |
Leveranciers van metalen slangen en compensatoren Flexibele metalen compensator gegolfde dilatatievoeg Product Name: Flexible Metal Compensator Corrugated Expansion JointProduct Material: 304 Stainless Steel / Carbon... Bekijk Product → Installatie- en onderhoudsregels die het waard zijn om te volgen
- Gebruik de dilatatievoeg nooit om twee buisuiteinden naar elkaar toe te trekken. Als de flenzen niet zonder kracht bij elkaar komen, is de pijppassing verkeerd.
- Monteer de verbinding bij de op de tekening aangegeven omgevingsinstelling (voorgecomprimeerd, voorgerekt of neutraal) en verwijder de transportstangen pas nadat deze zijn vastgeschroefd.
- Houd de begrenzingsstangen op de daarvoor bestemde opening. Volledig aangedraaide trekstangen veranderen een bewegingsverbinding in een stijve spoel.
- Ondersteun het buisgewicht met buissteunen. De balg mag het nooit dragen.
- Zorg ervoor dat de stroompijl op de intern beklede verbindingen overeenkomt met de werkelijke stroomrichting.
- Gebruik chloridearme isolatie en houd de balg droog. Een bevochtigde, geïsoleerde 304-balg is een vroege mislukking die nog moet gebeuren.
- Inspecteer bij elke uitschakeling. Een gepolijste, glanzende band op een winding, of een witte of grijze afzetting, is een vroege waarschuwing die de moeite waard is om naar te handelen.
