In industrieën zoals industriële productie, chemische technologie en precisie-instrumenten zijn afdichtingsslangen belangrijke componenten die de veilige overdracht van media (gassen, vloeistoffen) garanderen en lekkage voorkomen. Roestvaststalen balgen zijn, met hun unieke metaaleigenschappen en structurele ontwerp, een ideale keuze geworden voor scenario's die hoge afdichtingsprestaties vereisen. Ze kunnen effectief de beperkingen aanpakken van traditionele rubberen of plastic afdichtingsslangen op het gebied van temperatuurbestendigheid, drukbestendigheid en corrosiebestendigheid. Hieronder wordt dieper ingegaan op specifieke oplossingen vanuit meerdere dimensies
Compatibiliteit tussen kernprestatievoordelen en afdichtingsvereisten
De kerneisen van afdichtingsslangen zijn geen lekkage, weerstand tegen media, aanpassingsvermogen aan omgevingsveranderingen (temperatuur- en drukschommelingen) en een zekere mate van flexibel compensatievermogen. Onderstaande eigenschappen van RVS kunnen precies aan deze eisen voldoen:​
Uitstekende afdichtingsbetrouwbaarheid: Door gebruik te maken van een integraal gevormde balgstructuur van roestvrij staal (zoals de kwaliteiten 304 en 316), gecombineerd met nauwkeurig bewerkte verbindingsuiteinden (zoals flenzen en schroefdraadinterfaces), kan een strakke metaal-op-metaal afdichting worden bereikt. Als alternatief kan het het afdichtende effect verder verbeteren door het te combineren met hittebestendige/corrosiebestendige pakkingen (zoals PTFE-pakkingen). Het kan effectief lekkage van gassen en vloeistoffen (inclusief corrosieve media en vloeistoffen met hoge temperaturen) voorkomen, met een lekkagesnelheid van slechts 1×10⁻⁹ Pa·m³/s of minder.​
Groot temperatuurbereik en drukbestendigheid: het kan stabiel werken binnen een temperatuurbereik van -270 ℃ (ultralage temperatuur) tot 600 ℃ (hoge temperatuur), veel hoger dan dat van rubberen slangen (meestal -40 ℃ tot 120 ℃). Tegelijkertijd is het bestand tegen hoge werkdrukken (conventionele specificaties kunnen 1,6-10 MPa bereiken, en speciaal op maat gemaakte modellen kunnen hoger reiken), waardoor het geschikt is voor afgedichte verbindingen in hogedrukleidingsystemen.
Corrosiebestendigheid en mediacompatibiliteit: 304 roestvrij staal is bestand tegen erosie door water, stoom en zwakke zuren en logen, terwijl 316 roestvrij staal sterk corrosieve media zoals zeewater, chloridezouten en organische oplosmiddelen kan weerstaan. Dit voorkomt afdichtingsfouten veroorzaakt door materiaalveroudering of erosie door media, waardoor het bijzonder geschikt is voor corrosieve omgevingen in industrieën zoals de chemische technologie en de farmaceutische industrie.
Flexibele compensatie en trillingsweerstand: De ringvormige gegolfde structuur van de balg geeft deze goede axiale, laterale en hoekcompensatiemogelijkheden. Het kan verplaatsingen absorberen die worden veroorzaakt door thermische uitzetting en samentrekking van pijpleidingen, trillingen van apparatuur of onjuiste uitlijning van de installatie, waardoor de spanning op afgedichte interfaces wordt verminderd en het risico op lekkage als gevolg van starre verbindingen wordt verlaagd.
Structurele stabiliteit en lange levensduur: het metalen materiaal veroudert niet gemakkelijk en is bestand tegen vermoeidheid. Het kan de structurele integriteit behouden onder langdurige wisselende spanningen (zoals trillingen en drukschommelingen), met een levensduur van meer dan 10 jaar, veel langer dan die van rubberen slangen (meestal 1-3 jaar).
Typische toepassingsscenario's​
Als afdichtingsslangen kunnen roestvrijstalen balgen de traditionele afdichtingsslangen op grote schaal vervangen om afdichtingsproblemen in verschillende scenario's op te lossen:
Afgedichte verbindingen in industriële pijpleidingen
Gebruikt voor afgedichte verbindingen tussen apparatuur zoals pompen, kleppen, drukvaten en pijpleidingen, vooral geschikt voor pijpleidingsystemen die stoom, hete olie en corrosieve vloeistoffen op hoge temperatuur transporteren, zoals het afdichten van inlaat-/uitlaatpijpen van chemische reactoren en flexibele afgedichte verbindingen van stoompijpleidingen in energiecentrales.
In pijpleidingen van apparatuur voor lage temperaturen, zoals LNG en vloeibare stikstof, kunnen ze worden gebruikt als afdichtingsslangen om ultralage temperaturen te weerstaan en lekkage veroorzaakt door verbrossing bij lage temperaturen te voorkomen.
Afdichting van precisie-instrumenten en meters
In de gas- en vloeistofpadsystemen van analytische instrumenten (zoals gaschromatografen en massaspectrometers) kunnen ze worden gebruikt als afdichtingsslangen om de schone transmissie en nullekkage van draaggassen en monsters te garanderen, waardoor de nauwkeurigheid van de analyse wordt gegarandeerd.
Aan de aansluituiteinden van meetapparatuur (zoals debietmeters en manometers) verminderen flexibele afdichtingen de impact van trillingen op de meetnauwkeurigheid en voorkomen ze mediumlekkage.​
Afdichtingsbescherming van mechanische apparatuur
Voor het afdichten van pijpleidingen in hydraulische en pneumatische systemen, vooral voor verbindingen van bewegende delen van apparatuur (zoals oliecilinders en luchtcilinders), kan de flexibele compensatie van balgen bewegingsverplaatsingen absorberen, waardoor afdichting wordt gegarandeerd en slijtage van de pijpleiding wordt vermeden.
Voor het afdichten van koelwaterleidingen en brandstofleidingen van elektrische apparatuur, zoals motoren en compressoren, zijn ze bestand tegen hoge temperaturen en trillingen tijdens de werking van de apparatuur, waardoor wordt voorkomen dat olie- en waterlekkage storingen veroorzaakt.
Afdichtingsvereisten in speciale omgevingen​
In de waterbouw worden ze gebruikt voor afgedichte verbindingen van pijpleidingen op scheepsdek en onderwaterapparatuur, waardoor ze bestand zijn tegen zeewatercorrosie en romptrillingen.
In de nucleaire industrie hebben afdichtingsslangen voor de transmissie van radioactieve media stralingsweerstand en hoge afdichtingseigenschappen om de veiligheid te garanderen.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Kaliber en lengte: Selecteer kalibers zoals DN6-DN300 op basis van de mediumstroomvereisten. De lengte moet worden bepaald op basis van de verplaatsingscompensatie van de pijpleiding, waarbij een bepaalde flexibele marge wordt gereserveerd (meestal 10%-20% langer dan de starre verbindingslengte).​
Druk en temperatuur: Afhankelijk van de werkdruk van het systeem (de ontwerpdruk moet ≥1,5 keer de werkdruk zijn) en het temperatuurbereik, selecteert u hieronder de overeenkomstige drukniveaus en materialen (zoals 310S roestvrij staal heeft de voorkeur voor werkomstandigheden bij hoge temperaturen).
Mediumkenmerken: Voor corrosieve media selecteert u 304-, 316- of Hastelloy-materialen op basis van de mediumsamenstelling (zoals chloride-ionenconcentratie). Voer indien nodig een binnenwandcoating uit (zoals een PTFE-coating) om de corrosieweerstand te verbeteren.​
Verbindingsmethode: Selecteer verbindingsvormen zoals flenzen (moflassen, stomplassen), schroefdraad (NPT, G-schroefdraad) en snelkoppelingen volgens het interfacetype van de apparatuur, zodat de afdichting overeenkomt met de interface (zoals het flensafdichtingsoppervlak moet compatibel zijn met het pakkingmateriaal).
2. Installatiespecificaties​
Vermijd te veel buigen en draaien: Tijdens de installatie mag de buigradius niet kleiner zijn dan de door het product gespecificeerde buigradius (meestal 3-6 keer de buisdiameter). Het draaien van de balg is ten strengste verboden om schade aan de gegolfde structuur te voorkomen, wat de afdichting en de levensduur kan beïnvloeden.​
Bevestiging en geleiding: Voor installatie over lange afstanden moeten vaste steunen aan beide uiteinden van de balg worden geplaatst, en geleidesteunen moeten in het midden worden toegevoegd om verplaatsing van de balg als gevolg van het eigen gewicht van de pijpleiding of gemiddelde impact te voorkomen, waardoor uniforme spanning op de afgedichte interface wordt gegarandeerd.
Afdichting Oppervlaktebehandeling: Verwijder vóór aansluiting olievlekken en bramen op flensoppervlakken en schroefdraadinterfaces. Bij flensverbindingen de bouten gelijkmatig aandraaien (stap voor stap diagonaal aandraaien). Breng voor schroefdraadverbindingen afdichtmiddel (zoals PTFE-tape) aan om de afdichtingsprestaties te verbeteren
Lekkagetest: Na installatie moet een druktest (pneumatisch of hydraulisch) worden uitgevoerd. De testdruk bedraagt 1,25 keer de werkdruk en de druk wordt gedurende 30 minuten gehandhaafd zonder dat er sprake is van een drukval of lekkage.​
Toepassingsvoordelen​
Verminderd lekkagerisico: Vergeleken met traditionele rubberen afdichtingsslangen wordt het lekpercentage van roestvrijstalen balgen met meer dan 90% verminderd, waardoor veiligheidsongevallen veroorzaakt door lekkage van medium (zoals branden veroorzaakt door lekkage van ontvlambare en explosieve media en persoonlijk letsel veroorzaakt door lekkage van corrosieve media) worden verminderd.
Lagere onderhoudskosten: de lange levensduur verlengt de vervangingscyclus met 3-5 keer. Tegelijkertijd verminderen corrosieweerstand en temperatuurbestendigheid de onderhoudsfrequentie veroorzaakt door materiaalveroudering, en kunnen de uitgebreide onderhoudskosten met meer dan 50% worden bespaard.
Uitgebreide toepassingsgrenzen: Het kan stabiel werken in omgevingen (hoge temperatuur, hoge druk, sterke corrosie) waar traditionele afdichtingsslangen zich niet aan kunnen aanpassen, waardoor betrouwbare afdichtingsoplossingen worden geboden voor speciale werkomstandigheden.
Verbeterde systeemstabiliteit: Het flexibele compensatievermogen vermindert de impact van pijpleidingspanning op apparatuurinterfaces, beschermt precisieapparatuur zoals pompen en kleppen, en verlengt hun levensduur.
Samenvatting​
Als afdichtingsslangen bereiken roestvrijstalen balgen uitgebreide voordelen van "hoge afdichting, weerstand, lange levensduur en eenvoudige installatie" door de inherente voordelen van metalen materialen en het flexibele ontwerp van de gegolfde structuur. Ze zijn een ideale keuze voor het upgraden en vervangen van traditionele slangen op het gebied van industriële afdichting, vooral in scenario's met strenge eisen op het gebied van afdichtingsprestaties en aanpassingsvermogen aan de omgeving, en bieden een solide garantie voor de veilige en stabiele werking van het systeem.

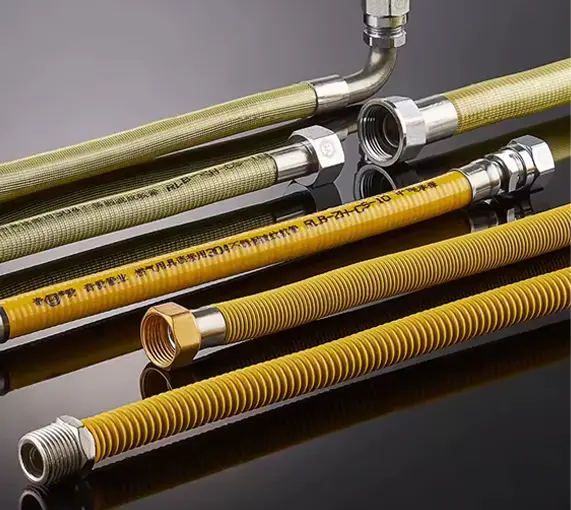

In gastransmissiesystemen houden de veiligheid, afdichtingsprestaties en stabiliteit van pijpleidingen rechtstreeks verband met de normale werking van het systeem en de veiligheid van het personeel. Of het nu gaat om industriële gassen (zoals zuurstof, stikstof, waterstof), brandstofgassen (aardgas, vloeibaar petroleumgas) of speciale gassen (zoals corrosieve gassen, hoogzuivere gassen), de eisen aan transportleidingen zijn uiterst streng. Roestvaststalen balgen, met hun unieke materiaal- en structurele voordelen, kunnen op effectieve wijze problemen oplossen zoals lekkage, corrosie en trillingsinvloeden waarmee traditionele pijpleidingen in het gastransport worden geconfronteerd, waardoor ze een ideale keuze zijn voor gassystemen. Hieronder wordt dieper ingegaan op specifieke oplossingen vanuit meerdere dimensies
Nauwkeurige afstemming van kernprestatievoordelen met gassysteemvereisten
De kernvereisten van gassystemen voor pijpleidingen zijn absolute afdichting, weerstand tegen gascorrosie, weerstand tegen trillingen en schokken, aanpassingsvermogen aan drukschommelingen en controle op reinheid. Onderstaande eigenschappen van RVS kunnen perfect aan deze eisen voldoen:​
Extreme afdichtingsprestaties: Door gebruik te maken van integraal gevormde 304, 316 en andere roestvrijstalen materialen, bereiken de balg en verbindingsuiteinden (zoals schroefdraden, flenzen) een nauwe samenwerking door middel van precisiebewerking, die een harde afdichting van metaal op metaal kan realiseren of kan worden gecombineerd met speciale afdichtingen (zoals koperen pakkingen, PTFE-pakkingen) om nul gaslekkage te garanderen. Voor hogedrukgassystemen (met een werkdruk tot 10 MPa of meer) is de afdichtingsbetrouwbaarheid ver verwijderd van die van rubberen slangen of gewone metalen pijpleidingen, en kan de lekkagesnelheid worden gecontroleerd tot onder 1×10¹⁰ Pa·m³/s.​
Uitstekende weerstand tegen gascorrosie: 304 roestvrij staal is bestand tegen langdurige erosie door droge gassen (zoals zuurstof, stikstof) en niet-corrosieve brandstofgassen; 316 roestvrij staal is vanwege het molybdeengehalte bestand tegen corrosie door zwavelhoudende brandstofgassen, chloorgas, waterstoffluoride en andere corrosieve gassen, waardoor de vorming van gaten of het afstoten van onzuiverheden op de binnenwand van de pijpleiding als gevolg van erosie wordt vermeden, waardoor de zuiverheid van het gastransport wordt gewaarborgd.
Weerstand tegen trillingen en drukschommelingen: De ringvormige gegolfde structuur van de balg heeft een goede elasticiteit, die trillingen en drukpulsen kan absorberen die worden gegenereerd door de werking van de compressor en het openen/sluiten van de klep in het gassysteem, de spanningsconcentratie op pijpleidinginterfaces kan verminderen en het risico op losse lekkage veroorzaakt door starre verbindingen kan verminderen. Het is vooral geschikt voor het verbinden van onderdelen tussen gascompressoren, opslagtanks en pijpleidingen
Aanpassingsvermogen van de reinheid: Na het elektrolytisch polijsten van de binnenwand kan de oppervlakteruwheid Ra zo laag zijn als 0,8 μm of minder, wat niet gemakkelijk is om onzuiverheden of vocht in het gas te adsorberen en er vallen geen deeltjes af. Het voldoet aan de transmissievereisten van zeer zuivere gassen (zoals ultrazuivere stikstof die wordt gebruikt in de elektronica-industrie, speciale gassen die worden gebruikt bij de productie van halfgeleiders) en vermijdt gasvervuiling die de productiekwaliteit beïnvloedt.
Brede temperatuur- en drukaanpassingsmogelijkheden: het kan stabiel werken in het temperatuurbereik van -200 ℃ tot 450 ℃, en past zich aan de verdampingstransmissie van vloeibaar gemaakte gassen bij lage temperatuur (zoals vloeibare stikstof, vloeibare zuurstof) en gassystemen op hoge temperatuur aan; de werkdruk varieert van vacuüm tot 30 MPa, wat niet alleen kan voldoen aan de behoeften van lagedrukbrandstofgaspijpleidingen (onder 0,1 MPa), maar ook kan worden gebruikt in industriële hogedrukgastransmissiesystemen.
Typische toepassingsscenario's​
Roestvaststalen balgen kunnen specifiek transmissieproblemen in verschillende soorten gassystemen oplossen:
Industriële gastransmissiesystemen
Gebruikt voor pijpleidingaansluiting van inerte gassen zoals zuurstof, stikstof en argon, vooral in laswerkplaatsen en metaalverwerkingsvelden. De trillingsweerstand van balgen kan het lekkagerisico bij de verbinding tussen zuurstofcilinders en pijpleidingen verminderen
In waterstoftransmissiesystemen kan 316 roestvrij staalmateriaal waterstofverbrossing voorkomen, en met een speciale afdichtingsstructuur kan het explosiegevaar voorkomen dat wordt veroorzaakt door waterstoflekkage.
Voor de transmissie van corrosieve industriële gassen (zoals chloorgas, zwaveldioxide) zijn 316L roestvrijstalen balgen geselecteerd om corrosie van de pijpleiding door gassen te weerstaan en de veilige werking van het systeem op lange termijn te garanderen.
Gastoevoersystemen
Voor pijpleidingverbindingen binnen en buiten van stedelijk aardgas en vloeibaar petroleumgas worden balgen gebruikt tussen gasmeters, kleppen en hoofdpijpleidingen. Hun flexibele compensatie kan interfacelekkage verminderen die wordt veroorzaakt door verplaatsing van pijpleidingen als gevolg van zettingen in gebouwen of temperatuurveranderingen
Voor gasaftakleidingen in commerciële keukens en industriële ovens kan de temperatuurbestendigheid van balgen zich aanpassen aan de omgeving met hoge temperaturen in de buurt van kachels, en hun antiverouderingsprestaties voorkomen scheuren en lekkage van rubberen slangen als gevolg van langdurig gebruik.
Speciaal gas en hoogzuivere gassystemen​
Voor de transmissie van zeer zuivere gassen (zoals ultrazuivere ammoniak en silaan) in de halfgeleider- en fotovoltaïsche industrie kunnen balgen met elektrolytisch gepolijste binnenwanden de contactvervuiling tussen gassen en pijpleidingen verminderen, waardoor de gaszuiverheid wordt gegarandeerd (tot 99,9999% of meer);
Voor laboratoriumgasleidingen (zoals draaggassen voor gaschromatografen, speciale gassen voor spectrale analyse) zorgt de lage adsorptie van balgen voor de stabiliteit van gascomponenten en verbetert de nauwkeurigheid van experimentele gegevens.
Aansluiting van gasopslag- en verwerkingsapparatuur
Voor de verbinding tussen gasopslagtanks, cilinders en verdampers kunnen drukreduceerkleppen en balgen trillingen absorberen tijdens de werking van de apparatuur en de afdichtingsprestaties van klepinterfaces beschermen;
Voor de verbinding tussen de vloeistofuitlaatleiding van lagetemperatuurgasopslagtanks (zoals vloeibare stikstof, vloeibare argon) en verdampers, kunnen balgen zich aanpassen aan temperatuurveranderingen van lage temperatuur naar normale temperatuur, waardoor scheuren in pijpleidingen als gevolg van thermische uitzetting en krimp worden vermeden.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaalkeuze: Bepaal het materiaal op basis van gaseigenschappen - 304 roestvrij staal wordt geselecteerd voor inerte gassen en brandstofgassen; 316/316L roestvrij staal is geselecteerd voor corrosieve gassen en brandstofgassen in zeewateromgevingen; koolstofarm roestvrij staal (zoals 316L) met elektrolytisch gepolijste binnenwanden is vereist voor hoogzuivere gassystemen.​
Kaliber en drukwaarde: Selecteer DN6-DN200-kalibers op basis van de gasstroom. De werkdruk moet overeenkomen met de ontwerpdruk van het systeem (voor gassystemen wordt bijvoorbeeld meestal een classificatie van 1,6 MPa geselecteerd, en voor industriële hogedrukgassen wordt een classificatie van 6,4 MPa of hoger geselecteerd).
Verbindingsmethode: Schroefdraadverbinding (met gasspecifiek afdichtmiddel) wordt vaak gebruikt in gassystemen; flensaansluiting (met O-ringafdichting) wordt meestal gebruikt in industriële gassystemen; VCR-vlakafdichtingsverbindingen zijn geselecteerd voor zeer zuivere gassystemen om lekkage en zuiverheid te garanderen
Lengte en compensatiebedrag: Bepaal de lengte op basis van de verplaatsingsvereisten van de pijpleiding en reserveer een axiale of laterale compensatie (meestal bedraagt het compensatiebedrag niet meer dan 10% van de effectieve lengte van de balg) om te voorkomen dat de afdichting wordt aangetast als gevolg van overmatig uitrekken of samendrukken.
2. Installatiespecificaties​
Brandverbod en reinigingsbehandeling: Voordat u het gassysteem installeert, moet u ervoor zorgen dat er geen onzuiverheden in de pijpleiding zitten om vonken tijdens de installatie te voorkomen; Voordat u het hoogzuivere gassysteem installeert, reinigt u de binnenwand van de balg met absolute ethanol om olievlekken en deeltjes te verwijderen.​
Buigen en bevestigen: Tijdens de installatie mag de buigradius niet kleiner zijn dan de door het product gespecificeerde waarde (meestal 5-8 keer de buisdiameter) en geforceerd draaien is verboden; In het rechte gedeelte worden elke 1,5-2 meter vaste beugels geplaatst en aan beide uiteinden van het buiggedeelte worden geleidebeugels toegevoegd om vervorming als gevolg van het eigen gewicht van de pijpleiding te voorkomen.
Oppervlaktebescherming voor afdichting: Controleer vóór aansluiting de vlakheid van de flensvlakken en de schroefdraadinterfaces en verwijder bramen en krassen; gebruik gasspecifiek afdichtmiddel dat overeenkomt met het gas tijdens de schroefdraadaansluiting (zoals PTFE-afdichtingstape voor gas) en selecteer pakkingen die compatibel zijn met het gas voor flensaansluiting (zoals oliebestendige rubberen pakkingen voor gas, PTFE-pakkingen voor corrosieve gassen).​
Lekkagedetectie: Na installatie moeten lekkagetests worden uitgevoerd - zeepwater wordt aangebracht op interfaces voor bellendetectie in gassystemen; heliummassaspectrometers worden gebruikt in industriële gas- en hoogzuivere gassystemen om ervoor te zorgen dat de leksnelheid voldoet aan de systeemvereisten (zoals de leksnelheid van hoogzuivere gassystemen ≤1×10⁻¹¹ Pa·m³/s).​
Toepassingsvoordelen​
Verbeter de systeemveiligheid: Vergeleken met traditionele gegalvaniseerde stalen buizen of rubberen slangen wordt het lekkagerisico van roestvrijstalen balgen met meer dan 95% verminderd, vooral in gassystemen met brandbare en explosieve gassen zoals brandstofgas en waterstof, wat potentiële veiligheidsongevallen aanzienlijk kan verminderen.
Verleng de levensduur: roestvrijstalen materialen zijn anti-verouderings- en corrosiebestendig, met een levensduur van meer dan 20 jaar, veel langer dan die van rubberen slangen (1-3 jaar) en gewone stalen buizen (8-10 jaar), waardoor de vervangingsfrequentie en onderhoudskosten worden verminderd.
Zorgen voor gaszuiverheid en -kwaliteit: In hoogzuivere gassystemen kan het productafval als gevolg van vervuiling van pijpleidingen (zoals defecten in halfgeleiderchips veroorzaakt door onzuivere gassen) worden voorkomen en productieverliezen worden verminderd.
Aanpassen aan complexe werkomstandigheden: de flexibele compensatiemogelijkheid lost de impact op van zettingen in gebouwen, trillingen van apparatuur en temperatuurveranderingen op pijpleidingen, vermindert het onderhoud dat wordt veroorzaakt door pijpleidingschade en verbetert de stabiliteit van de werking van het systeem.
Samenvatting​
Door materiaalaanpassing, structurele optimalisatie en precisiebewerking bereiken roestvrijstalen balgen uitgebreide prestaties op het gebied van "veilige afdichting, corrosieweerstand en duurzaamheid, en schone transmissie" in gassystemen. Of het nu gaat om conventionele industriële gassen, civiele brandstofgassen of speciale gassystemen waar veel vraag naar is, zij kunnen betrouwbare transmissieoplossingen bieden, die een solide garantie bieden voor de veilige en stabiele werking van gassystemen.

Verwarmingssystemen (waaronder civiele verwarming, industriële verwarming, nieuwe energieverwarming, enz.) stellen kernvereisten voor pijpleidingen, zoals weerstand tegen hoge temperaturen, weerstand tegen thermische vermoeidheid, betrouwbare afdichting, aanpassingsvermogen aan thermische uitzetting en krimp, en mediumcompatibiliteit. Traditionele metalen buizen (zoals gegalvaniseerde stalen buizen) zijn gevoelig voor scheuren als gevolg van thermische spanning, terwijl kunststofbuizen worden beperkt door de bovengrens van de temperatuur. Roestvaststalen balgen kunnen, met hun unieke materiaal- en structurele ontwerp, deze problemen echter effectief oplossen en een ideale pijpleidingoplossing voor verwarmingssystemen worden. Hieronder wordt dieper ingegaan op specifieke toepassingsoplossingen vanuit meerdere dimensies
Diepgaande aanpassing van kernprestatievoordelen aan verwarmingssysteemvereisten
De werkomgeving van verwarmingssystemen wordt gekenmerkt door grote temperatuurschommelingen (-10℃ tot 300℃), diverse media (heet water, stoom, warmtegeleidende olie, enz.) en het bestaan van thermische spanningen en trillingen. De prestaties van roestvrijstalen balgen kunnen nauwkeurig aan deze eisen voldoen:
Uitstekende weerstand tegen hoge temperaturen en thermische stabiliteit: 304 roestvrij staal is bestand tegen omgevingen met gemiddelde temperaturen onder de 200 ℃ (zoals civiele warmwaterverwarming), 316 roestvrij staal kan zich aanpassen aan hoge temperatuurscenario's van 200-400 ℃ (zoals industriële stoompijpleidingen) en speciale kwaliteiten (zoals 310S) kunnen zelfs stabiel werken in open vuurverwarmingssystemen boven 600 ℃. Het materiaal zal niet verouderen of krachtverlies ondervinden door langdurig hoge temperaturen
Weerstand tegen thermische vermoeidheid en mogelijkheid tot uitzettingscompensatie: De ringvormige gegolfde structuur van de balg geeft deze een goede axiale rekbaarheid. Tijdens de cyclus van het opstarten van het verwarmingssysteem (temperatuurstijging) en uitschakelen (temperatuurdaling) kan het de lengteverandering van de pijpleiding absorberen die wordt veroorzaakt door thermische uitzetting en krimp (het compensatiebedrag kan 5% -10% van de eigen lengte bereiken), waardoor het losraken van de interface of het scheuren van de pijpleiding veroorzaakt door starre verbindingen wordt verminderd. Het is vooral geschikt voor het aansluiten van ketels, warmtewisselaars en andere apparatuur op hoofdleidingen
Gemiddelde compatibiliteit en corrosiebestendigheid: het heeft tolerantie voor gewone verwarmingsmedia zoals heet water, stoom en warmtegeleidende olie. 304 roestvrij staal is bestand tegen kalkaanslag en magnesiumionen in water en zuurstofcorrosie. 316 roestvrij staal is bestand tegen erosie door zwavelhoudende stoom en zwak zure warmtegeleidende media, waardoor mediumlekkage veroorzaakt door corrosie en perforatie van de binnenwand van de pijpleiding wordt vermeden.
Betrouwbaarheid van afdichting en drukdraagvermogen: Door nauwkeurig bewerkte flens-, schroefdraad- en andere verbindingsstructuren, gecombineerd met hittebestendige afdichtingspakkingen (zoals grafietpakkingen, met metaal beklede pakkingen), kan een lekkagevrije afdichting bij langdurig hoge temperaturen worden bereikt. De werkdruk kan 1,6-10 MPa bereiken en voldoet aan de drukvereisten van lagedruk civiele verwarming (onder 0,6 MPa) en industriële hogedrukstoomsystemen (boven 4,0 MPa).
Efficiëntie van warmtegeleiding en energiebesparing: De thermische geleidbaarheid van roestvrij staal (ongeveer 16-21 W/(m·K)) is hoger dan die van kunststofbuizen, en de ringvormige structuur van de balg kan het contactoppervlak tussen het medium en de pijpleiding vergroten, waardoor de warmteoverdracht wordt versneld. Tegelijkertijd kan de buitenwand van de pijpleiding gemakkelijk worden uitgerust met een isolatielaag om warmteverlies te verminderen en de energiebesparende prestaties van het systeem te verbeteren.
Typische toepassingsscenario's​
Roestvaststalen balgen kunnen specifiek de toepassingspijnpunten van traditionele pijpleidingen in verschillende soorten verwarmingssystemen oplossen:
Civiele verwarmings- en warmwatersystemen
Aftakleidingen verbinden tussen radiatoren en hoofdleidingen: Door gebruik te maken van de flexibiliteit van balgen kunnen ze gemakkelijk obstakels zoals muren en meubels omzeilen, het gebruik van ellebogen verminderen en de waterstroomweerstand verlagen; tegelijkertijd absorberen ze de uitzetting en inkrimping van pijpleidingen tijdens verwarmings- en niet-verwarmingsseizoenen om lekkage van het grensvlak te voorkomen

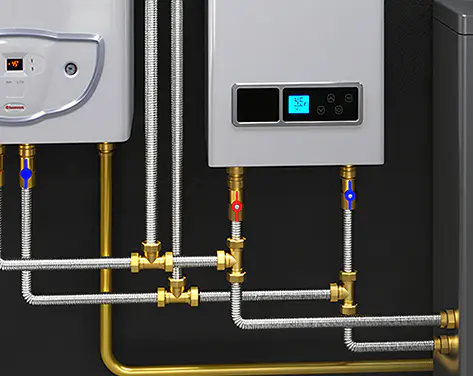

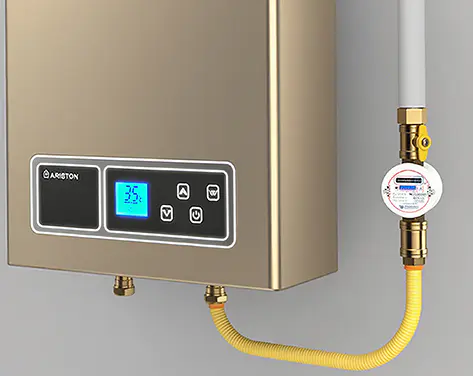

Verbinding tussen wandketels en warmwaterleidingen: ze zijn bestand tegen de warmwatertemperatuur van 80-95 ℃ tijdens de werking van wandketels, zijn bestand tegen thermische vermoeidheid veroorzaakt door frequent opstarten en uitschakelen, en zijn duurzamer dan rubberen slangen (gemakkelijk te verouderen) en koperen leidingen (sterke stijfheid), met een levensduur van meer dan 15 jaar.

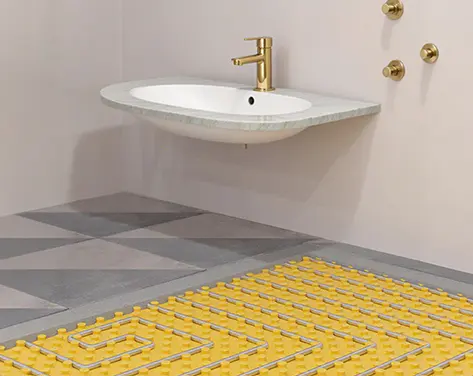

Aansluiting van spruitstukken bij vloerverwarming op lage temperatuur (watervloerverwarming): balgen van klein kaliber (DN15-DN25) kunnen zich aanpassen aan de meervoudige lay-out van vloerverwarmingsbuizen, de waterstroomweerstand verminderen en de uniformiteit van de warmtedissipatie verbeteren.
Industriële verwarmingssystemen
Verbinding tussen ketels en stoompijpleidingen: Bij de uitlaat van kolen-/gasgestookte ketels kunnen balgen de ernstige thermische uitzetting tijdens het opstarten van de ketel absorberen, kleppen en pijpleidinginterfaces beschermen en stoomlekkage voorkomen (stoomtemperatuur is meestal 150-300 ℃, druk 1,0-4,0 MPa).
Warmtegeleidende olieverwarmingssystemen: gebruikt voor het verbinden van warmtegeleidende olie-ovens met reactoren, drogers en andere apparatuur. 316 roestvrij staal is bestand tegen langdurige erosie van warmtegeleidende olie (temperatuur 200-300 ℃) en de trillingsweerstand (gegenereerd door pompwerking) voorkomt het losraken van pijpleidingverbindingen.
Pijpleidingaansluiting van elektrische verwarmingsapparatuur: Net als de inlaat- en uitlaatpijpleidingen van elektrische verwarmingsreactoren kunnen balgen zich aanpassen aan de lokale hoge temperatuur van elektrische verwarmingselementen, en er is geen probleem met geuremissie uit kunststofbuizen.
Nieuwe energieverwarmingssystemen
Circulatiepijpleidingen van thermische zonnecollectorsystemen: Door zonnecollectoren en warmwateropslagtanks met elkaar te verbinden, is roestvrij staal 304 bestand tegen hoge temperaturen (70-100 ℃) onder direct zonlicht en regencorrosie, en de flexibele structuur past zich aan de kleine verplaatsing van collectoren aan als gevolg van installatiehoeken.
Watercirculatiepijpleidingen van luchtwarmtepompen: In het temperatuurschommelingenbereik van -10 ℃ tot 55 ℃ kunnen balgen de uitzetting en inkrimping van pijpleidingen compenseren die worden veroorzaakt door veranderingen in de omgevingstemperatuur, waardoor verbrossing bij lage temperatuur of vervorming bij hoge temperatuur van plastic pijpen wordt vermeden.
Speciale verwarmingsscenario’s​
Stoomdesinfectiepijpleidingen in de voedselverwerkende industrie: De binnenwand van roestvrijstalen balgen is glad en gemakkelijk schoon te maken, voldoet aan de voedselhygiënenormen (zoals 3A-certificering), is bestand tegen stoomdesinfectie op hoge temperatuur van 121 ℃ en heeft geen risico op roestvervuiling.
Pijpleidingaansluiting van laboratoriumverwarmingsapparatuur (zoals oliebaden, tanks met constante temperatuur): Balgen van klein kaliber (DN6-DN15) kunnen zich nauwkeurig aanpassen aan precisieapparatuur en hun trillingsweerstand zorgt voor een stabiele mediumtransmissie tijdens experimenten.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaalaanpassing: 304 roestvrij staal is geselecteerd voor systemen met gemiddelde temperaturen (≤200℃); 316 roestvrij staal wordt geselecteerd voor hogetemperatuursystemen (200-400 ℃) of corrosieve media (zoals zwavelhoudende stoom); 310S roestvrij staal is geselecteerd voor systemen met ultrahoge temperaturen (>400℃).
Kaliber en drukwaarde: Selecteer DN10-DN300-kalibers op basis van de stroomsnelheid van het verwarmingsmedium (DN15-DN50 wordt gewoonlijk gebruikt voor civiele doeleinden, DN50-DN200 voor industriële doeleinden); de werkdruk moet ≥1,25 maal de ontwerpdruk van het systeem zijn (als de ontwerpdruk van een stoomsysteem bijvoorbeeld 1,6 MPa is, selecteer dan balgen met een vermogen van ≥2,0 MPa).​
Verbindingsmethode: Schroefdraadverbinding (met hittebestendige grondstoftape) wordt vaak gebruikt in civiele systemen; flensverbinding (met metaalgewonden pakkingen) wordt meestal gebruikt in industriële systemen; Er kunnen ferrule-verbindingen worden geselecteerd voor een nauwkeurige aansluiting van apparatuur (om reinigbaarheid zonder dode hoeken te garanderen).
Expansiecompensatiebedrag: Bereken de thermische uitzettingshoeveelheid op basis van de lengte van de pijpleiding en het temperatuurverschil (formule: ΔL=α×L×ΔT, waarbij α de lineaire uitzettingscoëfficiënt van roestvrij staal is), waarbij u ervoor zorgt dat de compensatiehoeveelheid van de balg ≥ de berekende waarde is om overmatige uitrekking of compressie te voorkomen.​
2. Installatiespecificaties​
Voorbehandeling en reiniging: Verwijder vóór de installatie oxidehuid en olievlekken in de pijpleiding. Systemen met hoge temperaturen moeten worden ontvet (zoals reinigen met trichloorethyleen); bij aansluiting op voedsel- en farmaceutische apparatuur moeten balgen met elektrolytisch gepolijste binnenwanden worden geselecteerd om microbiële groei te voorkomen.​
Buigen en bevestigen: De buigradius is ≥ de straal gespecificeerd door het product (meestal 6-10 keer de buisdiameter). Het is verboden om tijdens koud buigen overmatige kracht uit te oefenen om golfvervorming te veroorzaken; In het rechte gedeelte worden elke 2-3 meter schuifsteunen geplaatst (waardoor axiale uitzetting mogelijk is), en aan beide uiteinden van het compensatiegedeelte worden vaste steunen geplaatst om de zijdelingse verplaatsing te beperken.​
Afdichting en isolatie: Wanneer een flensverbinding wordt gebruikt, draai de bouten gelijkmatig aan (stap voor stap diagonaal) om te voorkomen dat de afdichting kapot gaat als gevolg van excentrische belasting; hogetemperatuurleidingen moeten buiten de balg worden omwikkeld met isolatielagen (zoals steenwol, aluminiumsilicaat), maar er moet expansieruimte worden gereserveerd om te voorkomen dat de isolatielaag de compensatie van de balg belemmert.​
Proefdraaien en testen: voer na installatie een waterdruktest uit (de testdruk is 1,5 keer de werkdruk en de druk wordt gedurende 30 minuten gehandhaafd zonder lekkage); Systemen met hoge temperaturen moeten een warme inbedrijfstelling uitvoeren om te controleren of de balg soepel uitzet en samentrekt en of er lekkage is aan de interface.
Toepassingsvoordelen​
Verleng de levensduur van het systeem: De thermische vermoeiingsweerstand van roestvrijstalen balgen kan de probleemloze werkingscyclus van het verwarmingssysteem verlengen tot meer dan 10 jaar, veel meer dan die van gegalvaniseerde stalen buizen (5-8 jaar) en plastic buizen (3-5 jaar), waardoor de vervangingskosten worden verlaagd.
Verlaag de onderhoudskosten: Corrosiebestendigheid en hoge temperatuurbestendigheid verminderen het onderhoudsonderhoud veroorzaakt door corrosie en breuk van pijpleidingen, en de jaarlijkse onderhoudskosten kunnen met 40% -60% worden verlaagd; vooral in industriële verwarmingssystemen kunnen productieverliezen veroorzaakt door mediumlekkage worden vermeden
Verbeter de operationele veiligheid: Nulekkage-afdichting en anti-thermisch spanningsontwerp verminderen het risico op brandwonden en brand veroorzaakt door lekkage van media met hoge temperaturen (zoals stoom en warmtegeleidende olie) en kunnen eigendomsverliezen verminderen die worden veroorzaakt door lekkage van huishoudelijk water in civiele verwarming.
Verbeter het aanpassingsvermogen van het systeem: Dankzij het flexibele compensatievermogen wordt de installatie van pijpleidingen niet beperkt door bouwconstructies (zoals muren en vloeren), vooral geschikt voor de transformatie van verwarmingssystemen in oude gebouwen, waardoor uitgraving van muren en structurele schade worden verminderd.​
Samenvatting​
Door de dubbele voordelen van materiaal en structuur bereiken roestvrijstalen balgen uitgebreide prestaties van "hoge temperatuurbestendigheid, anti-expansie, stabiele afdichting en lange levensduur" in verwarmingssystemen. Of het nu gaat om de comfortvereisten van civiele verwarming of de zware werkomstandigheden van industriële verwarming, ze kunnen betrouwbare pijpleidingoplossingen bieden en een solide basis leggen voor de efficiënte en veilige werking van verwarmingssystemen.

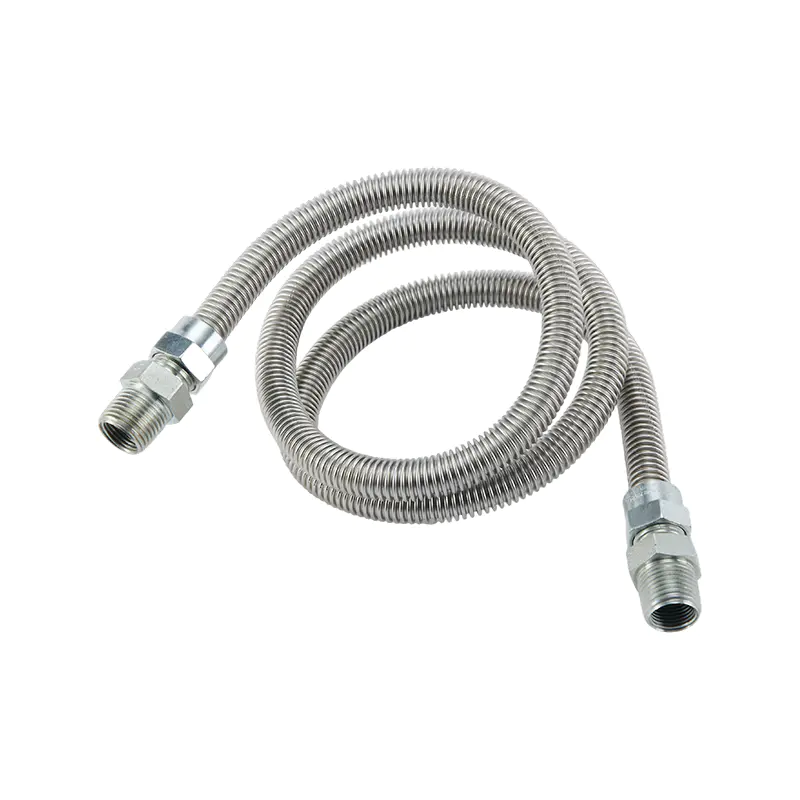

Kachels (waaronder huishoudelijke gaskachels, commerciële keukenkachels, industriële ovens, enz.) stellen strenge eisen aan het aansluiten van pijpleidingen, zoals veiligheid en lekdichtheid, hoge temperatuurbestendigheid, corrosiebestendigheid tegen gas en de onzuiverheden ervan, flexibiliteit bij installatie en betrouwbaarheid op lange termijn. Traditionele rubberen slangen zijn gevoelig voor veroudering, scheuren en rattenbeten, terwijl stijve metalen buizen geen flexibiliteit hebben, waardoor installatie moeilijk wordt. Roestvaststalen balgen, met hun unieke materiaaleigenschappen en structureel ontwerp, kunnen deze pijnpunten effectief aanpakken en worden een ideale keuze voor kachelaansluitleidingen. Hieronder wordt dieper ingegaan op specifieke toepassingsoplossingen vanuit meerdere dimensies
Kernprestatievoordelen en nauwkeurige afstemming op de vereisten voor de kachel
De gebruiksomgeving van kachels wordt gekenmerkt door hoge omgevingstemperaturen (tot 150℃ nabij de brander), veelvuldig ontsteken en uitbranden, contact met gas (aardgas, vloeibaar petroleumgas) en condenswater, en de behoefte aan een veilige en flexibele aansluiting. De prestaties van roestvrijstalen balgen kunnen nauwkeurig aan deze eisen voldoen:
Uitstekende veiligheid en lekdichtheid: de balg is gemaakt van hoogwaardig 304 roestvrij staal en heeft een structuur uit één stuk zonder verbindingen in het midden, waardoor het risico op lekkage wordt verminderd. De aansluituiteinden (met schroefdraad of snelkoppeling) zijn nauwkeurig bewerkt en voorzien van speciale afdichtringen (zoals nitrilrubber of EPDM) die gascompatibel zijn, waardoor een betrouwbare afdichting wordt gegarandeerd, zelfs bij langdurig gebruik en temperatuurschommelingen.​
Hoge temperatuurbestendigheid en brandwerendheid: het is bestand tegen hoge temperaturen tot 300 °C, wat veel hoger is dan de omgevingstemperatuur in de buurt van de kachelbrander. Zelfs als het per ongeluk in contact komt met open vuur, zal het niet smelten of verbranden, waardoor brandongelukken door het verbranden van slangen worden vermeden, wat veel veiliger is dan rubberen slangen.
Corrosiebestendigheid en gascompatibiliteit: Het is bestand tegen corrosie door gascomponenten (zoals sulfiden in aardgas) en condenswater dat ontstaat tijdens de gasverbranding, waardoor roest en perforatie worden vermeden. Het is compatibel met verschillende gassen, waaronder aardgas, vloeibaar petroleumgas en kunstgas, zonder materiële degradatie of reactie.
Flexibiliteit en aanpassingsvermogen bij installatie: De balg kan vrij worden gebogen (de minimale buigradius is 3-5 keer de buisdiameter), waardoor hij zich aanpast aan de complexe ruimtelijke indeling van keukens. Het kan de gasbron (gasmeter, gasfles) eenvoudig op de kachel aansluiten, waardoor er minder ellebogen en adapters nodig zijn en het installatieproces wordt vereenvoudigd.​
Anti-veroudering en lange levensduur: In tegenstelling tot rubberen slangen die gevoelig zijn voor veroudering, verharding en scheuren als gevolg van temperatuur, ultraviolette straling en oliedampen, hebben roestvrijstalen balgen anti-verouderingsprestaties. De levensduur kan 10-15 jaar bedragen, wat veel langer is dan de levensduur van 18 maanden tot 2 jaar van rubberen slangen, waardoor de frequentie van vervanging afneemt.
Typische toepassingsscenario's​
RVS balgen kunnen op diverse soorten kachels worden toegepast om aansluitproblemen op te lossen:​

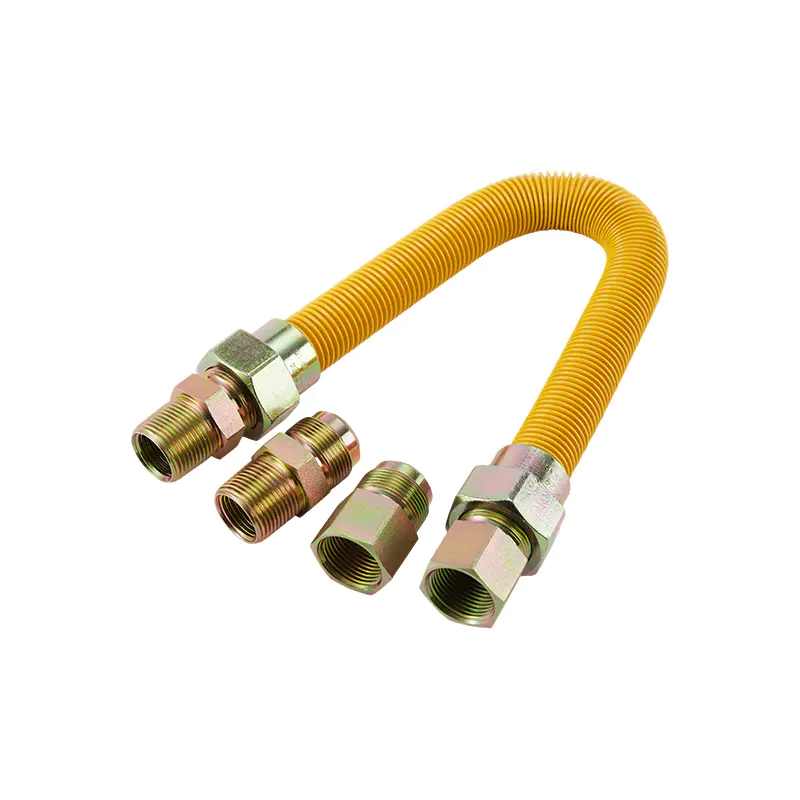

Huishoudelijke gasfornuizen
Verbinding tussen gasmeter en fornuis: In keukens thuis wordt deze gebruikt om de gasmeter of gasklep op het fornuis aan te sluiten. Door zijn flexibiliteit kan hij door kasten en rond obstakels worden geleid, waardoor de veiligheidsrisico's van het beknellen of knikken van rubberen slangen worden vermeden.​
Inbouwkachelaansluiting: Voor inbouwkachels die in kasten zijn geïnstalleerd, kunnen de balgen in een geschikte vorm worden gebogen om in de smalle ruimte te passen, waardoor een goede ventilatie wordt gegarandeerd en gasophoping wordt vermeden.​
Commerciële keukenfornuizen
Grootschalige kachels in restaurants en kantines: worden gebruikt om commerciële kachels (zoals wokkachels, stoomkachels) aan te sluiten op de gasleiding. Het is bestand tegen de hoge temperaturen van commerciële keukens en de trillingen van kachels tijdens gebruik, waardoor een stabiele gastoevoer wordt gegarandeerd.
Gasfriteuses en ovens: De hoge temperatuurbestendigheid van de balg maakt hem geschikt voor het aansluiten van gasfriteuses en ovens die tijdens bedrijf veel hitte genereren, waardoor schade aan de pijpleiding door hoge temperaturen wordt vermeden.
Industriële ovens
Industriële verwarmingsovens en gloeiovens: gebruikt voor gastoevoerleidingen van industriële ovens. Het kan zich aanpassen aan de hoge temperaturen rond de oven en de drukschommelingen van industrieel gas, waardoor een veilige en continue gastoevoer wordt gegarandeerd.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaal en kaliber: 304 roestvrij staal is voldoende voor huishoudelijke en algemene commerciële kachels; voor industriële omgevingen met zwaardere omstandigheden kan roestvrij staal 316 worden geselecteerd voor een betere corrosieweerstand. Het kaliber wordt geselecteerd op basis van het gasverbruik van de kachel, meestal DN10 (3/8 inch) voor huishoudelijke kachels en DN15 (1/2 inch) of groter voor commerciële kachels.​
Lengte- en drukwaarde: De lengte moet geschikt zijn, over het algemeen niet groter dan 2 meter voor huishoudelijk gebruik, om overmatige weerstand van de pijpleiding te voorkomen. De drukwaarde moet ≥ 1,6 MPa zijn om te voldoen aan de drukvereisten voor de gastoevoer (meestal 2-3 kPa voor huishoudens, tot 5 kPa voor commercieel).
Verbindingstype: Huishoudelijke kachels gebruiken gewoonlijk schroefdraadverbindingen met gasspecifieke moeren; commerciële kachels kunnen flensverbindingen of snelkoppelingen gebruiken voor gemakkelijke demontage en onderhoud
2. Installatiespecificaties​
Vermijd te veel buigen en draaien: Tijdens de installatie mag de buigradius niet kleiner zijn dan de gespecificeerde waarde om schade aan de balgconstructie te voorkomen en de levensduur en veiligheid ervan te beïnvloeden. Verdraai de pijpleiding niet om te voorkomen dat de afdichting losraakt.​
Stevige bevestiging: De balg moet met speciale clips op intervallen (elke 50-80 cm) worden bevestigd om schudden en wrijving met andere voorwerpen te voorkomen, wat slijtage kan veroorzaken. Trek tijdens de installatie niet met geweld aan de pijpleiding.​
De pijpleiding moet op een afstand van minimaal 30 cm van de kachelbrander en andere componenten met hoge temperatuur worden gehouden. Als dit onvermijdelijk is, moeten warmte-isolatiemaatregelen (zoals warmte-isolatiehulzen) worden genomen
Lekkagedetectie: Na installatie moet een lektest worden uitgevoerd. Breng zeepsop aan op de verbindingsdelen; als er geen luchtbellen ontstaan, betekent dit dat er geen lekkage is. Gebruik geen open vuur voor lekdetectie om gevaar te voorkomen.​
Regelmatige inspectie en vervanging: Controleer de balg regelmatig op tekenen van schade, corrosie of losse verbindingen. Het moet op tijd worden vervangen wanneer het de levensduur bereikt of beschadigd is, en moet worden vervangen door professioneel personeel
Toepassingsvoordelen​
Verbeter de veiligheid: het gebruik van roestvrijstalen balgen vermindert het risico op gaslekkage veroorzaakt door veroudering, rattenbeten en hoge temperaturen van rubberen slangen, waardoor gasexplosies en brandongevallen effectief worden voorkomen en de veiligheid van mensenlevens en eigendommen wordt gegarandeerd.
Verlaag de onderhoudskosten: De lange levensduur vermindert de vervangingsfrequentie in vergelijking met rubberen slangen, waardoor de kosten en moeite van frequente vervanging worden bespaard. Tegelijkertijd vermindert de corrosiebestendigheid de onderhoudswerkzaamheden veroorzaakt door pijpleidingschade
Vereenvoudig de installatie: De flexibiliteit van de balg maakt de installatie van kachelpijpleidingen handiger, past zich aan verschillende keukenindelingen aan, vermindert de moeilijkheidsgraad van de constructie en verbetert de installatie-efficiëntie.
Voldoen aan veiligheidsnormen: het voldoet aan de eisen van nationale veiligheidsnormen voor gastoestellen (zoals GB 29993-2013 "Roestvrijstalen gegolfde slangen voor gas") en kan de inspectie van relevante afdelingen doorstaan, waardoor naleving van de regelgeving wordt gegarandeerd.
Samenvatting​
Roestvrijstalen balgen bieden met hun veiligheid, hoge temperatuurbestendigheid, corrosiebestendigheid, flexibiliteit en lange levensduur een betrouwbare aansluitoplossing voor verschillende kachels. Het lost effectief de veiligheidsrisico's en installatieproblemen van traditionele verbindingspijpleidingen op, en is een ideale keuze voor het verbeteren van de veiligheid en betrouwbaarheid van gastoevoersystemen voor kachels.

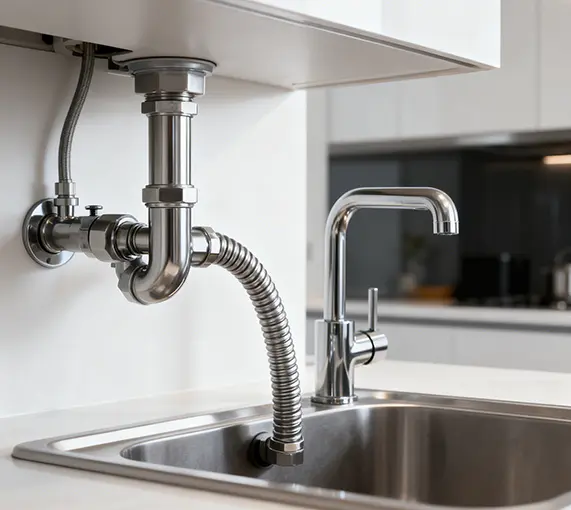

Sanitaire systemen (waaronder medische hygiëne, voedsel- en drankverwerking, farmaceutische productie en openbare sanitaire voorzieningen) stellen extreem strenge eisen aan pijpleidingen, zoals hoge reinheid, corrosieweerstand, gemakkelijke reiniging, niet-toxiciteit en naleving van hygiënenormen. Traditionele pijpleidingen (zoals plastic buizen of gewone metalen buizen) hebben vaak problemen zoals gemakkelijke vervuiling, moeilijke reiniging of corrosie in ruwe omgevingen. Roestvaststalen balgen kunnen met hun materiaaleigenschappen en constructief ontwerp perfect voldoen aan de speciale behoeften van sanitaire systemen en een betrouwbare pijpleidingoplossing worden. Hieronder wordt dieper ingegaan op specifieke toepassingsoplossingen vanuit meerdere dimensies
Nauwkeurige afstemming van kernprestatievoordelen met sanitaire systeemvereisten
Sanitaire systemen werken in omgevingen die worden gekenmerkt door frequente reiniging (CIP/SIP), contact met verschillende reinigingsmiddelen (zuren, logen), desinfectie bij hoge temperaturen en strikte preventie van microbiële groei. De prestaties van roestvrijstalen balgen kunnen nauwkeurig aan deze eisen voldoen:
Uitstekende corrosiebestendigheid: Gemaakt van 304 of 316L roestvrij staal, het is bestand tegen corrosie door verschillende reinigingsmiddelen (zoals perazijnzuur, natriumhydroxide) en desinfectiemiddelen die in sanitaire systemen worden gebruikt. 316L roestvrij staal, met zijn hogere molybdeengehalte, heeft een sterkere weerstand tegen chloride-ioncorrosie, waardoor het geschikt is voor omgevingen met een hoog zoutgehalte (zoals de verwerking van zeevruchten) of veelvuldig gebruik van chloorhoudende desinfectiemiddelen.
Hoge zuiverheid en niet-toxiciteit: de binnenwand van de balg is glad (Ra ≤ 0,8 μm) na elektrolytisch polijsten, zonder dode hoeken of poriën, wat de hechting en reproductie van micro-organismen (bacteriën, schimmels, enz.) kan voorkomen. Het stoot geen schadelijke stoffen uit en voldoet aan internationale hygiënenormen zoals FDA, 3A en USP Klasse VI, waardoor wordt gegarandeerd dat het medium (water, voedsel, medicijnen) niet wordt verontreinigd.​
Temperatuurbestendigheid en aanpassingsvermogen aan desinfectie: Het is bestand tegen desinfectieprocessen bij hoge temperaturen (zoals 121 ℃ verzadigde stoomsterilisatie gedurende 30 minuten) en omgevingen met lage temperaturen (tot -40 ℃), en past zich aan de frequente temperatuurveranderingen in sanitaire systemen aan tijdens reiniging en bediening. Het zal niet vervormen of verouderen als gevolg van temperatuurschommelingen
Gladde binnenwand en laag risico op vervuiling: Het ultragladde binnenoppervlak vermindert het vasthouden van mediaresten, waardoor het gemakkelijk te reinigen is tijdens CIP-processen (Clean-in-Place). Vergeleken met buizen met een ruw oppervlak kan het de reinigingsfrequentie en het gebruik van schoonmaakmiddelen verminderen, waardoor kosten worden bespaard en de impact op het milieu wordt verminderd.​
Mechanische sterkte en lange levensduur: het heeft een hoge treksterkte (≥520 MPa) en slagvastheid, is bestand tegen drukschommelingen in sanitaire pijpleidingen (meestal 0,1-1,0 MPa) en kan tijdens installatie of gebruik niet gemakkelijk worden beschadigd. De levensduur kan meer dan 10 jaar bedragen, wat veel langer is dan die van kunststofbuizen (3-5 jaar), waardoor de frequentie van vervanging en onderhoud wordt verminderd.
Typische toepassingsscenario's​
Roestvaststalen balgen kunnen de toepassingspijnpunten van traditionele pijpleidingen in verschillende soorten sanitaire systemen oplossen:
Medische en gezondheidszorg-sanitaire systemen
Medische watervoorzieningspijpleidingen: gebruikt voor het transporteren van gezuiverd water, steriel water en dialysewater in ziekenhuizen. De gladde binnenwand en corrosiebestendigheid van de balg voorkomen secundaire vervuiling van de waterkwaliteit, waardoor de veiligheid van medisch watergebruik wordt gegarandeerd.
Desinfectiepijpleidingverbindingen: Door autoclaven, sterilisatoren en andere apparatuur aan te sluiten, is het bestand tegen stoomdesinfectie bij hoge temperatuur en hoge druk, waardoor de dichtheid van de pijpleiding tijdens het desinfectieproces wordt gegarandeerd.
Afvalwaterafvoer in operatiekamers: De 316L roestvrijstalen balg wordt gebruikt voor de afvoer van verontreinigd afvalwater in operatiekamers en is bestand tegen corrosie door bloed, medicijnen en ontsmettingsmiddelen in het afvalwater.
Sanitaire systemen voor voedsel- en drankverwerking
Transportpijpleidingen voor grondstoffen: In productielijnen voor zuivel, dranken en brouwerijen wordt het gebruikt voor het transport van grondstoffen (melk, sap, siroop, enz.). De niet-giftige en gladde binnenwand vermijdt materiaalresten en bacteriegroei en voldoet aan de hygiëne-eisen van voedselkwaliteit
Pijpleidingsystemen reinigen: Door CIP-reinigingsapparatuur en productieapparatuur met elkaar te verbinden, is het bestand tegen de erosie van reinigingsvloeistoffen op hoge temperatuur (80-95 ℃) en chemische reinigingsmiddelen, waardoor een effectieve reiniging zonder schade aan de pijpleiding wordt gegarandeerd.
Stoomsterilisatiepijpleidingen in voedselfabrieken: Het wordt gebruikt voor stoomtransport in voedselsterilisatieprocessen, past zich aan aan frequente stoominvloeden bij hoge temperaturen en behoudt stabiele prestaties.
Farmaceutische productie Sanitaire systemen
API (actief farmaceutisch ingrediënt) Transport: In farmaceutische werkplaatsen wordt het gebruikt om API's en tussenproducten te transporteren. De balg voldoet aan de GMP-normen, zonder adsorptie of uitloging, waardoor de zuiverheid van farmaceutische producten wordt gegarandeerd
Gezuiverd water en water voor injectiepijpleidingen: Door waterbehandelingsapparatuur en vullijnen met elkaar te verbinden, is het bestand tegen hoge temperatuurcirculatie van gezuiverd water en voldoet het aan de strenge hygiëne-eisen van water voor injectiesystemen.
Openbare sanitaire voorzieningen​
Watervoorzieningspijpleidingen in openbare badkamers: Het wordt gebruikt op openbare plaatsen met veel verkeer, zoals sportscholen en zwembaden, is bestand tegen corrosie door chloorhoudend water en heeft een goede drukweerstand om zich aan te passen aan frequent watergebruik.
Afvalwaterzuiveringsleidingen in openbare ruimtes: Voor het transport van huishoudelijk afvalwater in stations, luchthavens, enz. is het bestand tegen corrosie door organisch materiaal in afvalwater en is het niet gemakkelijk te blokkeren vanwege de gladde binnenwand.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaalkeuze: 304 roestvrij staal is geschikt voor algemene sanitaire omgevingen (zoals openbare badkamers); 316L roestvrij staal heeft de voorkeur voor ruwe omgevingen met sterke corrosie (zoals farmaceutische productie, verwerking van zeevruchten) of veelvuldig gebruik van sterke ontsmettingsmiddelen.​
Kaliber en drukwaarde: Selecteer kalibers (DN15-DN100) volgens de stroomvereisten van het sanitaire systeem. Kleine kalibers (DN15-DN32) worden bijvoorbeeld gebruikt voor de medische watervoorziening, en middelgrote kalibers (DN40-DN80) worden gebruikt voor pijpleidingen voor voedselverwerking. De drukwaarde moet ≥ 1,5 keer de werkdruk zijn (meestal 1,0-1,6 MPa).​
Oppervlaktebehandeling: De binnenwand moet elektrolytisch polijsten ondergaan (Ra ≤ 0,8 μm) om gladheid en gemakkelijke reiniging te garanderen; de buitenwand kan worden gepolijst of gepassiveerd om de corrosieweerstand te verbeteren
Verbindingsmethoden: Vaak worden sanitaire klemverbindingen (Tri-Clamp) gebruikt, die gemakkelijk te demonteren en schoon te maken zijn, geschikt voor systemen die regelmatig onderhoud vereisen; Voor hogedrukleidingen worden flensverbindingen met sanitaire pakkingen (zoals EPDM, PTFE) gebruikt om afdichting en hygiëne te garanderen.​
2. Installatiespecificaties​
Reinheidscontrole: Vóór installatie moeten de balgen worden gereinigd (met zuiver water of alcohol) om olie, roest en andere onzuiverheden te verwijderen. Voor farmaceutische en voedselsystemen zijn ontvettings- en passivatiebehandelingen vereist om aan de aseptische eisen te voldoen
Vermijd dode hoeken: Minimaliseer tijdens de installatie het gebruik van ellebogen en T-stukken. Gebruik indien nodig sanitaire bochten met een grote straal om dode hoeken te vermijden waar vuil zich ophoopt. De buigradius van de balg moet ≥ 5 keer de buisdiameter zijn om vervorming te voorkomen die de netheid aantast.​
Afdichtingsvereisten: De afdichtingspakkingen moeten van voedselkwaliteit of medische kwaliteit zijn (zoals EPDM voor hoge temperaturen, PTFE voor zuur- en alkalibestendigheid) en regelmatig worden vervangen om bacteriegroei als gevolg van veroudering van de pakking te voorkomen.
Sterilisatie en testen: Voer na installatie een druktest uit (met zuiver water of perslucht) om er zeker van te zijn dat er geen lekkage is. Voer voor aseptische systemen SIP-sterilisatie (Sterilization-in-Place) uit om te verifiëren dat de pijpleiding voldoet aan de microbiële limieten (≤ 10 CFU/100 ml).
Toepassingsvoordelen​
Garandeer hygiëneveiligheid: De gladde binnenwand en corrosiebestendigheid van roestvrijstalen balgen voorkomen microbiële besmetting en gemiddelde bederf, waardoor productverspilling in de voedsel- en farmaceutische productie wordt verminderd en medische ongelukken in gezondheidszorgsystemen worden vermeden.​
Verlaag de onderhoudskosten: De lange levensduur en eenvoudige reinigingseigenschappen verminderen de frequentie van vervanging en reiniging van pijpleidingen. Vergeleken met kunststofbuizen kunnen de jaarlijkse onderhoudskosten met 40%-60% worden verlaagd
Voldoe aan wettelijke vereisten: Voldoe aan internationale hygiënenormen (FDA, 3A, GMP, enz.) en nationale wettelijke vereisten voor sanitaire systemen, waardoor boetes of productieopschorting als gevolg van niet-naleving worden vermeden.
Verbetering van de productie-efficiëntie: De betrouwbare prestaties zorgen voor een stabiele werking van sanitaire systemen, waardoor de uitvaltijd als gevolg van pijpleidingstoringen wordt verminderd. De eenvoudige demontage van sanitaire aansluitingen versnelt onderhouds- en reinigingsprocessen
Samenvatting​
Roestvaststalen balgen bieden met hun corrosieweerstand, hoge zuiverheid en naleving van de hygiënenormen een "veilige, betrouwbare en efficiënte" pijpleidingoplossing voor sanitaire systemen. Of het nu gaat om de medische, voedings-, farmaceutische of volksgezondheidssector, ze kunnen voldoen aan de strenge hygiëne-eisen en complexe werkomstandigheden, waardoor een solide basis wordt gelegd voor de veilige werking van sanitaire systemen.

Airconditioning- en ventilatiesystemen (waaronder centrale airconditioning, commerciële ventilatie, schone airconditioning, enz.) stellen kernvereisten voor pijpleidingen, zoals een soepele lucht/mediumtransmissie, trillingsweerstand en geluidsreductie, temperatuur- en vochtbestendigheid, flexibele installatie en stabiliteit op lange termijn. Traditionele luchtkanalen (zoals gegalvaniseerde staalplaatkanalen) hebben problemen zoals een hoge stijfheid en veel trillingsgeluid, terwijl kunststofbuizen beperkt worden door temperatuurbestendigheid en sterkte. Roestvaststalen balgen, met hun unieke materiaal- en structurele voordelen, kunnen zich effectief aanpassen aan de complexe werkomstandigheden van airconditioning- en ventilatiesystemen, waardoor ze een ideale keuze worden om de prestaties van pijpleidingen te optimaliseren. Hieronder wordt dieper ingegaan op specifieke toepassingsoplossingen vanuit meerdere dimensies
Nauwkeurige afstemming van kernprestatievoordelen met systeemvereisten
De werkomgeving van airconditioning- en ventilatiesystemen wordt gekenmerkt door temperatuurschommelingen (-10℃ tot 80℃), hoge luchtvochtigheid, frequente trillingen van apparatuur en de noodzaak om windweerstand en geluid te verminderen. De prestaties van roestvrijstalen balgen kunnen nauwkeurig aan deze eisen voldoen:
Uitstekende temperatuur- en vochtbestendigheid: 304 roestvrij staal kan stabiel werken in het temperatuurbereik van -40℃ tot 300℃, en voldoet volledig aan de eisen van airconditioningsystemen voor toevoerlucht (12-18℃), retourlucht (kamertemperatuur) en ventilatiesystemen voor uitlaattemperatuur (-10℃ tot 60℃); Tegelijkertijd absorbeert roestvrij staal geen water of schimmel en is het bestand tegen corrosie in omgevingen met een hoge luchtvochtigheid (zoals kelders, ventilatie van zwembaden), waardoor roest in pijpleidingen of bacteriegroei wordt vermeden.
Trillingsbestendigheid en geluidsreductievermogen: de ringvormige gegolfde structuur van de balg heeft goede elastische schokabsorptieprestaties, die trillingen kunnen absorberen die worden gegenereerd door de werking van airconditioningunits en ventilatoren (trillingsfrequentie 10-100 Hz), de overdracht van trillingen naar pijpleidingen en bouwconstructies kunnen verminderen en geluid kunnen verminderen (vergeleken met stijve luchtkanalen kan het geluid met 5-15 dB worden verminderd); het is vooral geschikt voor plaatsen die gevoelig zijn voor geluid, zoals ziekenhuizen en laboratoria.​
Lage windweerstand en luchtstroomstabiliteit: De binnenwand van de balg heeft, na een gladde behandeling (Ra≤1,6μm), een windweerstandscoëfficiënt (λ) van slechts 0,02-0,03, wat veel lager is dan de lokale weerstand van traditionele rechthoekige luchtkanalen; het ringvormige dwarsdoorsnedeontwerp maakt de luchtstroomverdeling uniformer, vermijdt wervelstromen en verbetert de warmte-uitwisselingsefficiëntie van airconditioningsystemen en het ventilatie-effect van ventilatiesystemen.
Installatieflexibiliteit en aanpassingsvermogen aan de ruimte: Balgen kunnen willekeurig worden gebogen (minimale buigradius is 3-5 keer de buisdiameter) en kunnen gemakkelijk obstakels zoals balken, kolommen en buizen omzeilen, waardoor het gebruik van ellebogen, T-stukken en andere accessoires wordt verminderd; voor smalle ruimtes (zoals plafondtussenverdiepingen, apparatuurruimten) kunnen hun flexibele eigenschappen het installatieproces vereenvoudigen en de bouwmoeilijkheden verminderen.​
Voordelen sterkte en levensduur: De treksterkte van roestvrij staal (≥520MPa) is veel hoger dan die van kunststofbuizen, met slagvastheid, die bestand is tegen positieve druk (≤2000Pa) en negatieve druk (≥-500Pa) in het luchtkanaal, en voldoet aan de eisen van hogedrukluchttoevoersystemen; de levensduur kan meer dan 20 jaar bedragen, wat veel langer is dan de anticorrosiecyclus van luchtkanalen van gegalvaniseerde staalplaat (8-12 jaar).
Typische toepassingsscenario's​
Roestvaststalen balgen kunnen specifiek de toepassingspijnpunten van traditionele pijpleidingen in verschillende schakels van airconditioning- en ventilatiesystemen oplossen:
Centrale airconditioningsystemen
Verbindingsgedeelte tussen airconditioningunits en luchtkanalen: Bij de luchtuitlaat van waterkoelers en luchtbehandelingsunits kunnen balgen de trillingen van de werking van de apparatuur absorberen, waardoor resonantiegeluiden van het luchtkanaal veroorzaakt door starre verbindingen worden vermeden; compenseer tegelijkertijd de verplaatsing tussen units en luchtkanalen als gevolg van installatiefouten of temperatuurveranderingen

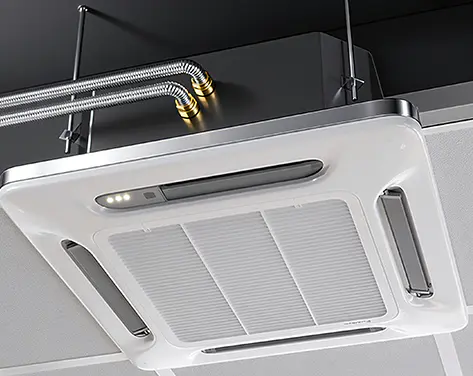

Verbinding tussen fancoils en aftakleidingen: Balgen van klein kaliber (DN80-DN200) zijn geschikt voor toevoer-/retourluchtkanalen van fancoils. De flexibele structuur vermindert de overdracht van ventilatortrillingen en de gladde binnenwand verzamelt geen stof, waardoor de frequentie van reiniging en onderhoud van airconditioningsystemen wordt verminderd.
Aansluiting koelmiddelleiding: In de koelmiddelleidingen (zoals R32, R410A) van multi-split airconditioners kunnen balgen zich aanpassen aan temperatuurveranderingen (-15℃ tot 60℃) tijdens de koelmiddelcirculatie, en hun trillingsweerstand voorkomt koelmiddellekkage veroorzaakt door losse interfaces.
Commerciële en industriële ventilatiesystemen
Keukenuitlaatpijpen: roestvrijstalen balgen zijn bestand tegen corrosie door oliedampen en hun buigbare eigenschappen passen zich aan de complexe ruimtelijke indeling van keukens aan. Hun hoge temperatuurbestendigheid (≤300℃) is bestand tegen de onmiddellijke hoge temperatuur van oliedampen, wat veiliger is dan plastic buizen.
Industriële werkplaatsventilatie: In stoffige en vochtige werkplaatsen (zoals voedselverwerking, machinebouw) kan de corrosieweerstand van balgen stoferosie en condenswaterroest weerstaan. Het flexibele ontwerp vergemakkelijkt de aansluiting van ventilatieopeningen in verschillende ruimtes, waardoor de ventilatie-efficiëntie wordt verbeterd
Brandrookafvoersystemen: roestvrijstalen balgen op hoge temperatuur (zoals 316-materiaal) kunnen gedurende meer dan 30 minuten continu werken bij 280 ℃ en voldoen aan de brandwerendheidseisen van brandrookafvoer, en hun trillingsweerstand zorgt ervoor dat de pijpen er niet af vallen in geval van brand.
Schone airconditioning en speciale ventilatie
Ventilatie in schone operatiekamers in ziekenhuizen: Balgen met elektrolytisch gepolijste binnenwanden (Ra≤0,8μm) verzamelen geen stof en zijn gemakkelijk te desinfecteren, voldoen aan de GMP-schoonnormen, verminderen het risico op bacteriegroei en passen zich aan het zeer efficiënte filtratieventilatiesysteem in operatiekamers aan.
Uitlaatgassen uit zuurkasten in laboratoria: Balgen kunnen zuurkasten verbinden met hoofdluchtkanalen. De chemische corrosieweerstand (316 materiaal) is bestand tegen erosie door laboratoriumuitlaatgassen (zoals zuur-base-gassen) en de flexibele structuur vergemakkelijkt het aanpassen van de installatiepositie van zuurkasten.
Airconditioning en ventilatie in datacenters: In serverruimtes met hoge dichtheid kunnen balgen nauwkeurig airconditioninguitlaten en luchtkanalen in kasten verbinden, het verlies van koude lucht verminderen en hun trillingsweerstand vermindert de interferentie van airconditioningventilatoren met de werking van de server.
III. Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaal en kaliber: 304 roestvrij staal is geselecteerd voor gewone airconditioning- en ventilatiesystemen; 316 roestvrij staal wordt geselecteerd voor vochtige en corrosieve omgevingen (zoals keukens, laboratoria); kalibers worden geselecteerd op basis van luchtvolumevereisten van DN50-DN600 (DN100-DN300 wordt vaak gebruikt voor civiele doeleinden, DN300-DN600 voor industriële doeleinden).
Druk- en temperatuurwaarde: Selecteer de overeenkomstige drukwaarde op basis van de luchtdruk van het systeem (waarde 1000 Pa wordt geselecteerd voor conventionele luchtkanaalsystemen, waarde 2000 Pa voor hogedrukluchttoevoersystemen); speciale balgen met temperatuurbestendigheid ≥280℃ zijn vereist voor scenario's met hoge temperaturen (zoals brandrookafvoer).
Verbindingsmethode: Flensverbinding wordt gebruikt voor aansluiting op apparatuurinterfaces (uitgerust met rubberen pakkingen om de afdichting en schokabsorptie te verbeteren); klemaansluiting kan worden gebruikt voor aansluiting luchtkanaalsectie (eenvoudig te demonteren en schoon te maken); Voor schone systemen wordt een lasverbinding aanbevolen (ter vermindering van lekkagepunten).
Lengte en compensatiebedrag: Bepaal de lengte op basis van de installatieafstand en de vereisten voor trillingsverplaatsing, en reserveer een uitzettingsmarge van 5%-10% om ervoor te zorgen dat de balg vrij kan uitzetten en samentrekken tijdens trillingen of temperatuurveranderingen, waardoor overmatig uitrekken wordt vermeden.
2. Installatiespecificaties​
Reiniging en voorbehandeling: Verwijder vóór installatie olievlekken en onzuiverheden in de balg. Schone systemen moeten met zuiver water worden gereinigd en gedroogd; voor ventilatiesystemen gerelateerd aan voedsel en medicijnen moeten olievrij behandelde balgen worden geselecteerd om luchtvervuiling te voorkomen
Buigen en bevestigen: Controleer bij het buigen de buigradius ≥ de door het product gespecificeerde waarde (zoals de buigradius van DN200-balgen ≥600 mm) en verbied scherpe bochten of draaiingen; plaats elke 3-5 meter schuifsteunen in het rechte gedeelte (waardoor axiale beweging mogelijk is) en voeg schokabsorberende steunen toe in de buurt van trillingsbronnen om het trillen van de pijpleiding te verminderen.​
Maatregelen voor afdichting en geluidsreductie: Wanneer een flensverbinding wordt gebruikt, draai dan de bouten gelijkmatig aan om ervoor te zorgen dat de pakking volledig past; Tussen trillende apparatuur zoals ventilatoren en airconditioningunits en balgen kunnen rubberen schokdempers worden toegevoegd om het geluidsreductie-effect verder te versterken.​
Testen en acceptatie: voer na installatie een luchtdruktest uit (de testdruk van positievedruksystemen is 1,2 keer de ontwerpdruk en de druk wordt gedurende 1 uur gehandhaafd zonder lekkage); detecteer tijdens bedrijf de geluidswaarde (die moet voldoen aan de geluidsnormen van de plaats, zoals ziekenhuizen ≤40dB).
Toepassingsvoordelen​
Verbeter het systeemcomfort: Trillingsweerstand en geluidsreductie-eigenschappen zorgen ervoor dat airconditioning- en ventilatiesystemen stiller werken, vooral in woningen, hotels en andere plaatsen, wat de woonervaring aanzienlijk kan verbeteren; Het ontwerp met lage windweerstand vermindert het geluid van de luchtstroom en vermijdt het "windgehuil" van traditionele luchtkanalen
Verlaag de onderhoudskosten: roestvrij staal is corrosiebestendig en vochtbestendig, waardoor de frequentie van vervanging als gevolg van roest en schimmel in de pijpleiding wordt verminderd, en de jaarlijkse onderhoudskosten kunnen met 30% -50% worden verlaagd; de gladde binnenwand is niet gemakkelijk om stof op te hopen en de reinigingscyclus wordt verlengd tot 1-2 jaar (traditionele luchtkanalen zijn 3-6 maanden).
Verbeter de systeemveiligheid: In brandrookafvoersystemen kunnen tegen hoge temperaturen bestendige balgen de gladheid van de rookafvoerkanalen garanderen in geval van brand; slagvastheid voorkomt dat luchtkanalen beschadigd raken door trillingen en botsingen, waardoor het risico op luchtlekkage wordt verminderd
Verbeter de installatie-efficiëntie: de flexibele structuur vermindert het gebruik van accessoires en het ter plaatse snijden en verwerken, waardoor de installatieperiode met 20% -40% wordt verkort, wat vooral geschikt is voor de transformatie van airconditioning- en ventilatiesystemen in oude gebouwen, waardoor schade aan de oorspronkelijke structuur wordt verminderd.
Samenvatting​
Door de optimalisatie van materiaal en structuur bereiken roestvrijstalen balgen uitgebreide prestaties van "laag geluidsniveau en hoog rendement, corrosieweerstand en duurzaamheid, en flexibele aanpassing" in airconditioning- en ventilatiesystemen. Of het nu gaat om comfortabele airconditioning in civiele gebouwen of speciale ventilatie op industriële locaties, zij kunnen betrouwbare pijpleidingoplossingen bieden, waarmee een solide basis wordt gelegd voor de stabiele werking en prestatieverbetering van het systeem.
