Verwarmingssystemen (waaronder civiele verwarming, industriële verwarming, nieuwe energieverwarming, enz.) stellen kernvereisten voor pijpleidingen, zoals weerstand tegen hoge temperaturen, weerstand tegen thermische vermoeidheid, betrouwbare afdichting, aanpassingsvermogen aan thermische uitzetting en krimp, en mediumcompatibiliteit. Traditionele metalen buizen (zoals gegalvaniseerde stalen buizen) zijn gevoelig voor scheuren als gevolg van thermische spanning, terwijl kunststofbuizen worden beperkt door de bovengrens van de temperatuur. Roestvaststalen balgen kunnen, met hun unieke materiaal- en structurele ontwerp, deze problemen echter effectief oplossen en een ideale pijpleidingoplossing voor verwarmingssystemen worden. Hieronder wordt dieper ingegaan op specifieke toepassingsoplossingen vanuit meerdere dimensies
Diepgaande aanpassing van kernprestatievoordelen aan verwarmingssysteemvereisten
De werkomgeving van verwarmingssystemen wordt gekenmerkt door grote temperatuurschommelingen (-10℃ tot 300℃), diverse media (heet water, stoom, warmtegeleidende olie, enz.) en het bestaan van thermische spanningen en trillingen. De prestaties van roestvrijstalen balgen kunnen nauwkeurig aan deze eisen voldoen:
Uitstekende weerstand tegen hoge temperaturen en thermische stabiliteit: 304 roestvrij staal is bestand tegen omgevingen met gemiddelde temperaturen onder de 200 ℃ (zoals civiele warmwaterverwarming), 316 roestvrij staal kan zich aanpassen aan hoge temperatuurscenario's van 200-400 ℃ (zoals industriële stoompijpleidingen) en speciale kwaliteiten (zoals 310S) kunnen zelfs stabiel werken in open vuurverwarmingssystemen boven 600 ℃. Het materiaal zal niet verouderen of krachtverlies ondervinden door langdurig hoge temperaturen
Weerstand tegen thermische vermoeidheid en mogelijkheid tot uitzettingscompensatie: De ringvormige gegolfde structuur van de balg geeft deze een goede axiale rekbaarheid. Tijdens de cyclus van het opstarten van het verwarmingssysteem (temperatuurstijging) en uitschakelen (temperatuurdaling) kan het de lengteverandering van de pijpleiding absorberen die wordt veroorzaakt door thermische uitzetting en krimp (het compensatiebedrag kan 5% -10% van de eigen lengte bereiken), waardoor het losraken van de interface of het scheuren van de pijpleiding veroorzaakt door starre verbindingen wordt verminderd. Het is vooral geschikt voor het aansluiten van ketels, warmtewisselaars en andere apparatuur op hoofdleidingen
Gemiddelde compatibiliteit en corrosiebestendigheid: het heeft tolerantie voor gewone verwarmingsmedia zoals heet water, stoom en warmtegeleidende olie. 304 roestvrij staal is bestand tegen kalkaanslag en magnesiumionen in water en zuurstofcorrosie. 316 roestvrij staal is bestand tegen erosie door zwavelhoudende stoom en zwak zure warmtegeleidende media, waardoor mediumlekkage veroorzaakt door corrosie en perforatie van de binnenwand van de pijpleiding wordt vermeden.
Betrouwbaarheid van afdichting en drukdraagvermogen: Door nauwkeurig bewerkte flens-, schroefdraad- en andere verbindingsstructuren, gecombineerd met hittebestendige afdichtingspakkingen (zoals grafietpakkingen, met metaal beklede pakkingen), kan een lekkagevrije afdichting bij langdurig hoge temperaturen worden bereikt. De werkdruk kan 1,6-10 MPa bereiken en voldoet aan de drukvereisten van lagedruk civiele verwarming (onder 0,6 MPa) en industriële hogedrukstoomsystemen (boven 4,0 MPa).
Efficiëntie van warmtegeleiding en energiebesparing: De thermische geleidbaarheid van roestvrij staal (ongeveer 16-21 W/(m·K)) is hoger dan die van kunststofbuizen, en de ringvormige structuur van de balg kan het contactoppervlak tussen het medium en de pijpleiding vergroten, waardoor de warmteoverdracht wordt versneld. Tegelijkertijd kan de buitenwand van de pijpleiding gemakkelijk worden uitgerust met een isolatielaag om warmteverlies te verminderen en de energiebesparende prestaties van het systeem te verbeteren.
Typische toepassingsscenario's​
Roestvaststalen balgen kunnen specifiek de toepassingspijnpunten van traditionele pijpleidingen in verschillende soorten verwarmingssystemen oplossen:
Civiele verwarmings- en warmwatersystemen
Aftakleidingen verbinden tussen radiatoren en hoofdleidingen: Door gebruik te maken van de flexibiliteit van balgen kunnen ze gemakkelijk obstakels zoals muren en meubels omzeilen, het gebruik van ellebogen verminderen en de waterstroomweerstand verlagen; tegelijkertijd absorberen ze de uitzetting en inkrimping van pijpleidingen tijdens verwarmings- en niet-verwarmingsseizoenen om lekkage van het grensvlak te voorkomen

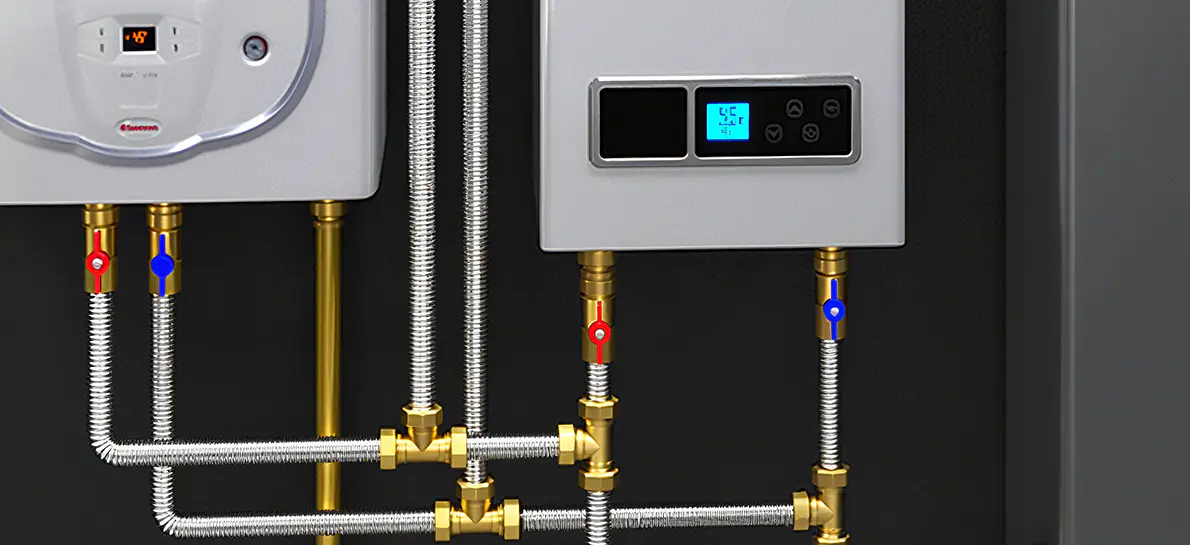

Verbinding tussen wandketels en warmwaterleidingen: ze zijn bestand tegen de warmwatertemperatuur van 80-95 ℃ tijdens de werking van wandketels, zijn bestand tegen thermische vermoeidheid veroorzaakt door frequent opstarten en uitschakelen, en zijn duurzamer dan rubberen slangen (gemakkelijk te verouderen) en koperen leidingen (sterke stijfheid), met een levensduur van meer dan 15 jaar.
Aansluiting van spruitstukken bij vloerverwarming op lage temperatuur (watervloerverwarming): balgen van klein kaliber (DN15-DN25) kunnen zich aanpassen aan de meervoudige lay-out van vloerverwarmingsbuizen, de waterstroomweerstand verminderen en de uniformiteit van de warmtedissipatie verbeteren.
Industriële verwarmingssystemen
Verbinding tussen ketels en stoompijpleidingen: Bij de uitlaat van kolen-/gasgestookte ketels kunnen balgen de ernstige thermische uitzetting tijdens het opstarten van de ketel absorberen, kleppen en pijpleidinginterfaces beschermen en stoomlekkage voorkomen (stoomtemperatuur is meestal 150-300 ℃, druk 1,0-4,0 MPa).
Warmtegeleidende olieverwarmingssystemen: gebruikt voor het verbinden van warmtegeleidende olie-ovens met reactoren, drogers en andere apparatuur. 316 roestvrij staal is bestand tegen langdurige erosie van warmtegeleidende olie (temperatuur 200-300 ℃) en de trillingsweerstand (gegenereerd door pompwerking) voorkomt het losraken van pijpleidingverbindingen.
Pijpleidingaansluiting van elektrische verwarmingsapparatuur: Net als de inlaat- en uitlaatpijpleidingen van elektrische verwarmingsreactoren kunnen balgen zich aanpassen aan de lokale hoge temperatuur van elektrische verwarmingselementen, en er is geen probleem met geuremissie uit kunststofbuizen.
Nieuwe energieverwarmingssystemen
Circulatiepijpleidingen van thermische zonnecollectorsystemen: Door zonnecollectoren en warmwateropslagtanks met elkaar te verbinden, is roestvrij staal 304 bestand tegen hoge temperaturen (70-100 ℃) onder direct zonlicht en regencorrosie, en de flexibele structuur past zich aan de kleine verplaatsing van collectoren aan als gevolg van installatiehoeken.
Watercirculatiepijpleidingen van luchtwarmtepompen: In het temperatuurschommelingenbereik van -10 ℃ tot 55 ℃ kunnen balgen de uitzetting en inkrimping van pijpleidingen compenseren die worden veroorzaakt door veranderingen in de omgevingstemperatuur, waardoor verbrossing bij lage temperatuur of vervorming bij hoge temperatuur van plastic pijpen wordt vermeden.
Speciale verwarmingsscenario’s​
Stoomdesinfectiepijpleidingen in de voedselverwerkende industrie: De binnenwand van roestvrijstalen balgen is glad en gemakkelijk schoon te maken, voldoet aan de voedselhygiënenormen (zoals 3A-certificering), is bestand tegen stoomdesinfectie op hoge temperatuur van 121 ℃ en heeft geen risico op roestvervuiling.
Pijpleidingaansluiting van laboratoriumverwarmingsapparatuur (zoals oliebaden, tanks met constante temperatuur): Balgen van klein kaliber (DN6-DN15) kunnen zich nauwkeurig aanpassen aan precisieapparatuur en hun trillingsweerstand zorgt voor een stabiele mediumtransmissie tijdens experimenten.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaalaanpassing: 304 roestvrij staal is geselecteerd voor systemen met gemiddelde temperaturen (≤200℃); 316 roestvrij staal wordt geselecteerd voor hogetemperatuursystemen (200-400 ℃) of corrosieve media (zoals zwavelhoudende stoom); 310S roestvrij staal is geselecteerd voor systemen met ultrahoge temperaturen (>400℃).
Kaliber en drukwaarde: Selecteer DN10-DN300-kalibers op basis van de stroomsnelheid van het verwarmingsmedium (DN15-DN50 wordt gewoonlijk gebruikt voor civiele doeleinden, DN50-DN200 voor industriële doeleinden); de werkdruk moet ≥1,25 maal de ontwerpdruk van het systeem zijn (als de ontwerpdruk van een stoomsysteem bijvoorbeeld 1,6 MPa is, selecteer dan balgen met een vermogen van ≥2,0 MPa).​
Verbindingsmethode: Schroefdraadverbinding (met hittebestendige grondstoftape) wordt vaak gebruikt in civiele systemen; flensverbinding (met metaalgewonden pakkingen) wordt meestal gebruikt in industriële systemen; Er kunnen ferrule-verbindingen worden geselecteerd voor een nauwkeurige aansluiting van apparatuur (om reinigbaarheid zonder dode hoeken te garanderen).
Expansiecompensatiebedrag: Bereken de thermische uitzettingshoeveelheid op basis van de lengte van de pijpleiding en het temperatuurverschil (formule: ΔL=α×L×ΔT, waarbij α de lineaire uitzettingscoëfficiënt van roestvrij staal is), waarbij u ervoor zorgt dat de compensatiehoeveelheid van de balg ≥ de berekende waarde is om overmatige uitrekking of compressie te voorkomen.​
2. Installatiespecificaties​
Voorbehandeling en reiniging: Verwijder vóór de installatie oxidehuid en olievlekken in de pijpleiding. Systemen met hoge temperaturen moeten worden ontvet (zoals reinigen met trichloorethyleen); bij aansluiting op voedsel- en farmaceutische apparatuur moeten balgen met elektrolytisch gepolijste binnenwanden worden geselecteerd om microbiële groei te voorkomen.​
Buigen en bevestigen: De buigradius is ≥ de straal gespecificeerd door het product (meestal 6-10 keer de buisdiameter). Het is verboden om tijdens koud buigen overmatige kracht uit te oefenen om golfvervorming te veroorzaken; In het rechte gedeelte worden elke 2-3 meter schuifsteunen geplaatst (waardoor axiale uitzetting mogelijk is), en aan beide uiteinden van het compensatiegedeelte worden vaste steunen geplaatst om de zijdelingse verplaatsing te beperken.​
Afdichting en isolatie: Wanneer een flensverbinding wordt gebruikt, draai de bouten gelijkmatig aan (stap voor stap diagonaal) om te voorkomen dat de afdichting kapot gaat als gevolg van excentrische belasting; hogetemperatuurleidingen moeten buiten de balg worden omwikkeld met isolatielagen (zoals steenwol, aluminiumsilicaat), maar er moet expansieruimte worden gereserveerd om te voorkomen dat de isolatielaag de compensatie van de balg belemmert.​
Proefdraaien en testen: voer na installatie een waterdruktest uit (de testdruk is 1,5 keer de werkdruk en de druk wordt gedurende 30 minuten gehandhaafd zonder lekkage); Systemen met hoge temperaturen moeten een warme inbedrijfstelling uitvoeren om te controleren of de balg soepel uitzet en samentrekt en of er lekkage is aan de interface.
Toepassingsvoordelen​
Verleng de levensduur van het systeem: De thermische vermoeiingsweerstand van roestvrijstalen balgen kan de probleemloze werkingscyclus van het verwarmingssysteem verlengen tot meer dan 10 jaar, veel meer dan die van gegalvaniseerde stalen buizen (5-8 jaar) en plastic buizen (3-5 jaar), waardoor de vervangingskosten worden verlaagd.
Verlaag de onderhoudskosten: Corrosiebestendigheid en hoge temperatuurbestendigheid verminderen het onderhoudsonderhoud veroorzaakt door corrosie en breuk van pijpleidingen, en de jaarlijkse onderhoudskosten kunnen met 40% -60% worden verlaagd; vooral in industriële verwarmingssystemen kunnen productieverliezen veroorzaakt door mediumlekkage worden vermeden
Verbeter de operationele veiligheid: Nulekkage-afdichting en anti-thermisch spanningsontwerp verminderen het risico op brandwonden en brand veroorzaakt door lekkage van media met hoge temperaturen (zoals stoom en warmtegeleidende olie) en kunnen eigendomsverliezen verminderen die worden veroorzaakt door lekkage van huishoudelijk water in civiele verwarming.
Verbeter het aanpassingsvermogen van het systeem: Dankzij het flexibele compensatievermogen wordt de installatie van pijpleidingen niet beperkt door bouwconstructies (zoals muren en vloeren), vooral geschikt voor de transformatie van verwarmingssystemen in oude gebouwen, waardoor uitgraving van muren en structurele schade worden verminderd.​
Samenvatting​
Door de dubbele voordelen van materiaal en structuur bereiken roestvrijstalen balgen uitgebreide prestaties van "hoge temperatuurbestendigheid, anti-expansie, stabiele afdichting en lange levensduur" in verwarmingssystemen. Of het nu gaat om de comfortvereisten van civiele verwarming of de zware werkomstandigheden van industriële verwarming, ze kunnen betrouwbare pijpleidingoplossingen bieden en een solide basis leggen voor de efficiënte en veilige werking van verwarmingssystemen.
