In gastransmissiesystemen houden de veiligheid, afdichtingsprestaties en stabiliteit van pijpleidingen rechtstreeks verband met de normale werking van het systeem en de veiligheid van het personeel. Of het nu gaat om industriële gassen (zoals zuurstof, stikstof, waterstof), brandstofgassen (aardgas, vloeibaar petroleumgas) of speciale gassen (zoals corrosieve gassen, hoogzuivere gassen), de eisen aan transportleidingen zijn uiterst streng. Roestvaststalen balgen, met hun unieke materiaal- en structurele voordelen, kunnen op effectieve wijze problemen oplossen zoals lekkage, corrosie en trillingsinvloeden waarmee traditionele pijpleidingen in het gastransport worden geconfronteerd, waardoor ze een ideale keuze zijn voor gassystemen. Hieronder wordt dieper ingegaan op specifieke oplossingen vanuit meerdere dimensies
Nauwkeurige afstemming van kernprestatievoordelen met gassysteemvereisten
De kernvereisten van gassystemen voor pijpleidingen zijn absolute afdichting, weerstand tegen gascorrosie, weerstand tegen trillingen en schokken, aanpassingsvermogen aan drukschommelingen en controle op reinheid. Onderstaande eigenschappen van RVS kunnen perfect aan deze eisen voldoen:​
Extreme afdichtingsprestaties: Door gebruik te maken van integraal gevormde 304, 316 en andere roestvrijstalen materialen, bereiken de balg en verbindingsuiteinden (zoals schroefdraden, flenzen) een nauwe samenwerking door middel van precisiebewerking, die een harde afdichting van metaal op metaal kan realiseren of kan worden gecombineerd met speciale afdichtingen (zoals koperen pakkingen, PTFE-pakkingen) om nul gaslekkage te garanderen. Voor hogedrukgassystemen (met een werkdruk tot 10 MPa of meer) is de afdichtingsbetrouwbaarheid ver verwijderd van die van rubberen slangen of gewone metalen pijpleidingen, en kan de lekkagesnelheid worden gecontroleerd tot onder 1×10¹⁰ Pa·m³/s.​
Uitstekende weerstand tegen gascorrosie: 304 roestvrij staal is bestand tegen langdurige erosie door droge gassen (zoals zuurstof, stikstof) en niet-corrosieve brandstofgassen; 316 roestvrij staal is vanwege het molybdeengehalte bestand tegen corrosie door zwavelhoudende brandstofgassen, chloorgas, waterstoffluoride en andere corrosieve gassen, waardoor de vorming van gaten of het afstoten van onzuiverheden op de binnenwand van de pijpleiding als gevolg van erosie wordt vermeden, waardoor de zuiverheid van het gastransport wordt gewaarborgd.
Weerstand tegen trillingen en drukschommelingen: De ringvormige gegolfde structuur van de balg heeft een goede elasticiteit, die trillingen en drukpulsen kan absorberen die worden gegenereerd door de werking van de compressor en het openen/sluiten van de klep in het gassysteem, de spanningsconcentratie op pijpleidinginterfaces kan verminderen en het risico op losse lekkage veroorzaakt door starre verbindingen kan verminderen. Het is vooral geschikt voor het verbinden van onderdelen tussen gascompressoren, opslagtanks en pijpleidingen
Aanpassingsvermogen van de reinheid: Na het elektrolytisch polijsten van de binnenwand kan de oppervlakteruwheid Ra zo laag zijn als 0,8 μm of minder, wat niet gemakkelijk is om onzuiverheden of vocht in het gas te adsorberen en er vallen geen deeltjes af. Het voldoet aan de transmissievereisten van zeer zuivere gassen (zoals ultrazuivere stikstof die wordt gebruikt in de elektronica-industrie, speciale gassen die worden gebruikt bij de productie van halfgeleiders) en vermijdt gasvervuiling die de productiekwaliteit beïnvloedt.
Brede temperatuur- en drukaanpassingsmogelijkheden: het kan stabiel werken in het temperatuurbereik van -200 ℃ tot 450 ℃, en past zich aan de verdampingstransmissie van vloeibaar gemaakte gassen bij lage temperatuur (zoals vloeibare stikstof, vloeibare zuurstof) en gassystemen op hoge temperatuur aan; de werkdruk varieert van vacuüm tot 30 MPa, wat niet alleen kan voldoen aan de behoeften van lagedrukbrandstofgaspijpleidingen (onder 0,1 MPa), maar ook kan worden gebruikt in industriële hogedrukgastransmissiesystemen.
Typische toepassingsscenario's​
Roestvaststalen balgen kunnen specifiek transmissieproblemen in verschillende soorten gassystemen oplossen:
Industriële gastransmissiesystemen
Gebruikt voor pijpleidingaansluiting van inerte gassen zoals zuurstof, stikstof en argon, vooral in laswerkplaatsen en metaalverwerkingsvelden. De trillingsweerstand van balgen kan het lekkagerisico bij de verbinding tussen zuurstofcilinders en pijpleidingen verminderen
In waterstoftransmissiesystemen kan 316 roestvrij staalmateriaal waterstofverbrossing voorkomen, en met een speciale afdichtingsstructuur kan het explosiegevaar voorkomen dat wordt veroorzaakt door waterstoflekkage.
Voor de transmissie van corrosieve industriële gassen (zoals chloorgas, zwaveldioxide) zijn 316L roestvrijstalen balgen geselecteerd om corrosie van de pijpleiding door gassen te weerstaan en de veilige werking van het systeem op lange termijn te garanderen.
Gastoevoersystemen

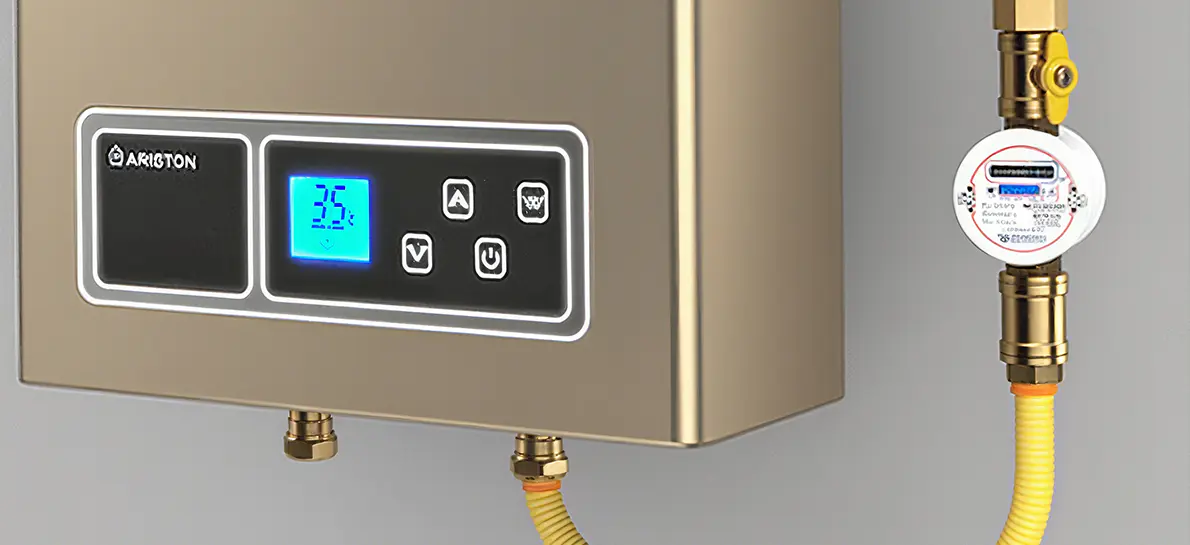

Voor pijpleidingverbindingen binnen en buiten van stedelijk aardgas en vloeibaar petroleumgas worden balgen gebruikt tussen gasmeters, kleppen en hoofdpijpleidingen. Hun flexibele compensatie kan interfacelekkage verminderen die wordt veroorzaakt door verplaatsing van pijpleidingen als gevolg van zettingen in gebouwen of temperatuurveranderingen
Voor gasaftakleidingen in commerciële keukens en industriële ovens kan de temperatuurbestendigheid van balgen zich aanpassen aan de omgeving met hoge temperaturen in de buurt van kachels, en hun antiverouderingsprestaties voorkomen scheuren en lekkage van rubberen slangen als gevolg van langdurig gebruik.
Speciaal gas en hoogzuivere gassystemen​
Voor de transmissie van zeer zuivere gassen (zoals ultrazuivere ammoniak en silaan) in de halfgeleider- en fotovoltaïsche industrie kunnen balgen met elektrolytisch gepolijste binnenwanden de contactvervuiling tussen gassen en pijpleidingen verminderen, waardoor de gaszuiverheid wordt gegarandeerd (tot 99,9999% of meer);
Voor laboratoriumgasleidingen (zoals draaggassen voor gaschromatografen, speciale gassen voor spectrale analyse) zorgt de lage adsorptie van balgen voor de stabiliteit van gascomponenten en verbetert de nauwkeurigheid van experimentele gegevens.
Aansluiting van gasopslag- en verwerkingsapparatuur
Voor de verbinding tussen gasopslagtanks, cilinders en verdampers kunnen drukreduceerkleppen en balgen trillingen absorberen tijdens de werking van de apparatuur en de afdichtingsprestaties van klepinterfaces beschermen;
Voor de verbinding tussen de vloeistofuitlaatleiding van lagetemperatuurgasopslagtanks (zoals vloeibare stikstof, vloeibare argon) en verdampers, kunnen balgen zich aanpassen aan temperatuurveranderingen van lage temperatuur naar normale temperatuur, waardoor scheuren in pijpleidingen als gevolg van thermische uitzetting en krimp worden vermeden.
Belangrijkste selectiepunten en installatiespecificaties​
1. Wetenschappelijke selectie
Materiaalkeuze: Bepaal het materiaal op basis van gaseigenschappen - 304 roestvrij staal wordt geselecteerd voor inerte gassen en brandstofgassen; 316/316L roestvrij staal is geselecteerd voor corrosieve gassen en brandstofgassen in zeewateromgevingen; koolstofarm roestvrij staal (zoals 316L) met elektrolytisch gepolijste binnenwanden is vereist voor hoogzuivere gassystemen.​
Kaliber en drukwaarde: Selecteer DN6-DN200-kalibers op basis van de gasstroom. De werkdruk moet overeenkomen met de ontwerpdruk van het systeem (voor gassystemen wordt bijvoorbeeld meestal een classificatie van 1,6 MPa geselecteerd, en voor industriële hogedrukgassen wordt een classificatie van 6,4 MPa of hoger geselecteerd).
Verbindingsmethode: Schroefdraadverbinding (met gasspecifiek afdichtmiddel) wordt vaak gebruikt in gassystemen; flensaansluiting (met O-ringafdichting) wordt meestal gebruikt in industriële gassystemen; VCR-vlakafdichtingsverbindingen zijn geselecteerd voor zeer zuivere gassystemen om lekkage en zuiverheid te garanderen
Lengte en compensatiebedrag: Bepaal de lengte op basis van de verplaatsingsvereisten van de pijpleiding en reserveer een axiale of laterale compensatie (meestal bedraagt het compensatiebedrag niet meer dan 10% van de effectieve lengte van de balg) om te voorkomen dat de afdichting wordt aangetast als gevolg van overmatig uitrekken of samendrukken.
2. Installatiespecificaties​
Brandverbod en reinigingsbehandeling: Voordat u het gassysteem installeert, moet u ervoor zorgen dat er geen onzuiverheden in de pijpleiding zitten om vonken tijdens de installatie te voorkomen; Voordat u het hoogzuivere gassysteem installeert, reinigt u de binnenwand van de balg met absolute ethanol om olievlekken en deeltjes te verwijderen.​
Buigen en bevestigen: Tijdens de installatie mag de buigradius niet kleiner zijn dan de door het product gespecificeerde waarde (meestal 5-8 keer de buisdiameter) en geforceerd draaien is verboden; In het rechte gedeelte worden elke 1,5-2 meter vaste beugels geplaatst en aan beide uiteinden van het buiggedeelte worden geleidebeugels toegevoegd om vervorming als gevolg van het eigen gewicht van de pijpleiding te voorkomen.
Oppervlaktebescherming voor afdichting: Controleer vóór aansluiting de vlakheid van de flensvlakken en de schroefdraadinterfaces en verwijder bramen en krassen; gebruik gasspecifiek afdichtmiddel dat overeenkomt met het gas tijdens de schroefdraadaansluiting (zoals PTFE-afdichtingstape voor gas) en selecteer pakkingen die compatibel zijn met het gas voor flensaansluiting (zoals oliebestendige rubberen pakkingen voor gas, PTFE-pakkingen voor corrosieve gassen).​
Lekkagedetectie: Na installatie moeten lekkagetests worden uitgevoerd - zeepwater wordt aangebracht op interfaces voor bellendetectie in gassystemen; heliummassaspectrometers worden gebruikt in industriële gas- en hoogzuivere gassystemen om ervoor te zorgen dat de leksnelheid voldoet aan de systeemvereisten (zoals de leksnelheid van hoogzuivere gassystemen ≤1×10⁻¹¹ Pa·m³/s).​
Toepassingsvoordelen​
Verbeter de systeemveiligheid: Vergeleken met traditionele gegalvaniseerde stalen buizen of rubberen slangen wordt het lekkagerisico van roestvrijstalen balgen met meer dan 95% verminderd, vooral in gassystemen met brandbare en explosieve gassen zoals brandstofgas en waterstof, wat potentiële veiligheidsongevallen aanzienlijk kan verminderen.
Verleng de levensduur: roestvrijstalen materialen zijn anti-verouderings- en corrosiebestendig, met een levensduur van meer dan 20 jaar, veel langer dan die van rubberen slangen (1-3 jaar) en gewone stalen buizen (8-10 jaar), waardoor de vervangingsfrequentie en onderhoudskosten worden verminderd.
Zorgen voor gaszuiverheid en -kwaliteit: In hoogzuivere gassystemen kan het productafval als gevolg van vervuiling van pijpleidingen (zoals defecten in halfgeleiderchips veroorzaakt door onzuivere gassen) worden voorkomen en productieverliezen worden verminderd.
Aanpassen aan complexe werkomstandigheden: de flexibele compensatiemogelijkheid lost de impact op van zettingen in gebouwen, trillingen van apparatuur en temperatuurveranderingen op pijpleidingen, vermindert het onderhoud dat wordt veroorzaakt door pijpleidingschade en verbetert de stabiliteit van de werking van het systeem.
Samenvatting​
Door materiaalaanpassing, structurele optimalisatie en precisiebewerking bereiken roestvrijstalen balgen uitgebreide prestaties op het gebied van "veilige afdichting, corrosieweerstand en duurzaamheid, en schone transmissie" in gassystemen. Of het nu gaat om conventionele industriële gassen, civiele brandstofgassen of speciale gassystemen waar veel vraag naar is, zij kunnen betrouwbare transmissieoplossingen bieden, die een solide garantie bieden voor de veilige en stabiele werking van gassystemen.
