Koopgids 2026
Wat is een Flexibele leiding
A flexibele afvoerleiding is een gegolfde of gevlochten leiding die is gebouwd om water tussen twee vaste punten te verplaatsen en tegelijkertijd trillingen, thermische uitzetting en kleine verkeerde uitlijningen te tolereren die een stijve buis niet kan absorberen. Het bepalende kenmerk is een kern van gegolfd metaal of composiet, meestal 304 of 316L roestvrij staal, gewikkeld in een gevlochten buitenhuls die de werkdrukbelasting draagt. Loodgieters en facilitair ingenieurs vallen in deze categorie, vaak gegroepeerd onder het bredere label van Waterleidingen en slangassemblages , wanneer een verbinding met de hand moet worden gebogen in plaats van door een reeks stijve ellebogen en verbindingen.
Vergeleken met koperen buizen of CPVC-buizen verkort een flexibele waterleiding de fysieke afstand die een technicus moet meten en afsnijden, omdat de montage zelf kleine afwijkingen in de uitlijning in beslag neemt. Dit is de reden waarom een flexibele wateraansluiting zo wijdverspreid opduikt achter gootstenen, waterverwarmers, wasmachines, toiletten en boilers, en waarom langere versies van dezelfde constructie dienen als watertoevoerslang in mechanische ruimtes, hydronische verwarmingslussen en licht-industriële vloeistoftransportleidingen.
Watervoeringconstructie en waarom het ertoe doet
De gegolfde kern
De watervoering is de binnenste druklagerbuis van een flexibel leidingstelsel. Het wordt doorgaans gevormd door een recht stuk roestvrijstalen strip in een buis te rollen, de naad te lassen en vervolgens de wand in een continu spiraalvormig of ringvormig patroon te golfen. Deze golving zorgt ervoor dat een metalen buis herhaaldelijk kan buigen zonder te barsten, omdat elke rand fungeert als een klein scharnier dat de buigspanning over de volledige lengte van de buis verspreidt in plaats van deze op één punt te concentreren.
Wanddikte en afdichtingsgedrag
De wanddikte op een typische watervoering varieert van ongeveer 0,15 mm tot 0,30 mm, afhankelijk van de werkdrukklasse en de buitendiameter, waarbij dikkere wanden over het algemeen worden geselecteerd voor toevoerleidingen die grotere drukschommelingen kennen. Een goed gevormde voering houdt het golfprofiel uniform over de volledige lengte, waardoor het interne stromingspad soepel genoeg blijft om onnodige turbulentie en voortijdige slijtage aan de top van elke golf te voorkomen.
Materialen die worden gebruikt in flexibele loodgieters- en waterleidingen en slangconstructies
De materiaalkeuze verandert de manier waarop een gevlochten waterslang presteert bij herhaaldelijk buigen, temperatuurschommelingen en blootstelling aan verschillende waterchemie. De onderstaande tabel geeft een overzicht van de componentrollen die het vaakst voorkomen in een compleet pakket met flexibele afvoerleidingen en waterleidingen en slangassemblages.
| Onderdeel | Gemeenschappelijk materiaal | Typische rol | Flexibiliteit Opmerkingen |
|---|---|---|---|
| Binnenvoering | 304 roestvrij staal | Draagt waterstroom en werkdruk | Goede algemene flexibiliteit voor de meeste binnentoevoerleidingen |
| Binnenvoering, higher grade | 316L roestvrij staal | Transporteert stroming in hogere chloride- of vochtige omgevingen | Vergelijkbare flexibiliteit als 304 met extra putweerstand |
| Buitenste mouw | Gevlochten roestvrijstalen draad | Beperkt de barstdruk en beschermt de voering | Voegt sterkte toe terwijl het weefpatroon nog steeds buiging mogelijk maakt |
| Eindfittingen | Messing of roestvrij staal | Verbindt het geheel met armaturen of kleppen | Vast, niet-flexibel gedeelte aan elk uiteinde |
| Optionele buitenjas | PVC- of PE-coating | Voegt een beschermhoes toe over de vlecht | Lichte vermindering van de flexibiliteit, winst in oppervlaktebescherming |

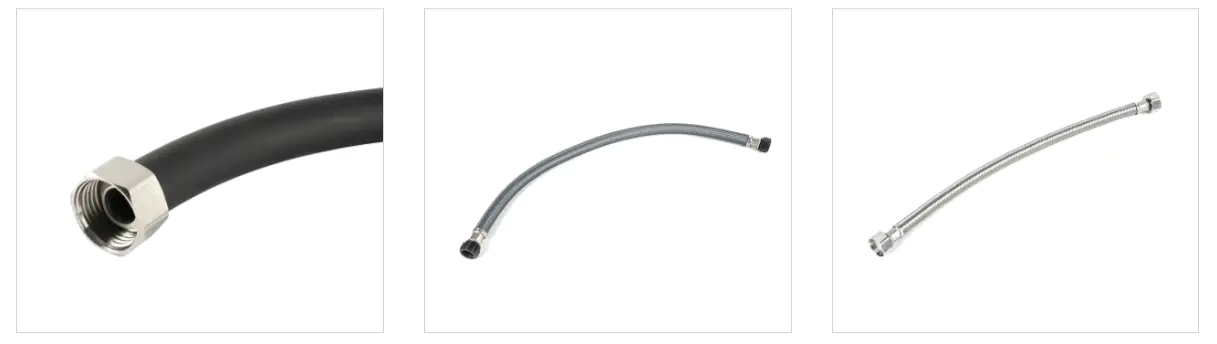

Veel voorkomende typen flexibele wateraansluitingen en gevlochten waterslangen
Een flexibele wateraansluiting wordt meestal gegroepeerd op nominale diameter, omdat de diameter nauw aansluit bij het armatuur of de lijn waarvoor deze bedoeld is. Een korte drie achtste inch connector is geschikt voor een enkele kraan of hoekstop, terwijl een bredere watertoevoerslang van één inch vaker voorkomt bij een hele lijnservice of een mechanisch ruimteverdeelstuk. Het onderstaande diagram toont een algemeen verband tussen de nominale grootte en de installatiecontext waar dit het vaakst voorkomt.
Prestatievergelijking tussen veelgebruikte leidingopties
De keuze tussen een flexibele afvoerbuis, een stijve koperen buis en een standaard rubberen slang komt meestal neer op hoe elk ervan presteert op basis van een handvol praktische kenmerken. In het onderstaande radardiagram staan vijf criteria naast elkaar, zodat de afwegingen gemakkelijker in één oogopslag te zien zijn.
- Flexibele leiding
- Stijve koperen buis
- Standaard rubberen slang
Buigcyclus en vermoeidheidsgedrag van roestvrijstalen watervoeringen
Omdat van een flexibele leiding wordt verwacht dat hij elke keer dat een armatuur wordt onderhouden of een gebouw zich vestigt, enigszins beweegt, kijken ingenieurs naar hoe het geheel stand houdt bij herhaalde buigcycli in plaats van het te beoordelen op basis van een enkele statische druktest. Het onderstaande lijndiagram toont een algemene prestatiebehoudcurve voor een roestvrijstalen watervoering naarmate de buigcycli zich opstapelen. Daarom helpt een royale buigradius tijdens de installatie de nuttige levensduur te verlengen.
Corrosiebestendigheid per materiaalkwaliteit
Corrosiebestendigheid is een van de belangrijkste redenen waarom een roestvrijstalen gevlochten slang wordt verkozen boven een gewoon staal of gegalvaniseerd alternatief, vooral in vochtige mechanische ruimtes of kustinstallaties waar de blootstelling aan chloride hoger is. In het onderstaande diagram zijn vier veel voorkomende materiaalkwaliteiten op een relatieve weerstandsschaal geplaatst voor een snelle vergelijking.
Maattabel voor watertoevoerslang en flexibele waterleiding
Door de diameter en lengte bij de eerste poging goed te krijgen, bespaart u een terugreis naar de voorraadbalie. In de onderstaande referentietabel wordt een flexibele waterleiding gegroepeerd op nominale diameter, naast het verbindingstype en het gebruikspunt dat er meestal mee gepaard gaat.
| Nominale diameter | Typisch lengtebereik | Gemeenschappelijk verbindingstype | Typisch gebruikspunt |
|---|---|---|---|
| 3/8 in | 9 tot 20 inch | Compressie x compressie | Hoekstop naar kraan |
| 1/2 in | 9 tot 24 inch | Compressie x compressie | Vulkraan toilettank |
| 3/4 in | 36 inch tot 72 inch | Schroefdraadkoppeling | Inlaat wasmachine |
| 1 in | 12 tot 60 inch | Schroefdraadkoppeling or flange | Boiler of spruitstuk |
| 1,25 inch tot 2 inch | Aangepaste lengte | Geflensd of gelast uiteinde | Mechanische ruimteverdeling |
Stapsgewijze installatiehandleiding
Een flexibele afvoerleiding beloont een zorgvuldige omgang tijdens de installatie, omdat de meeste vroege lekken te wijten zijn aan een overhaaste verbinding en niet aan een defect onderdeel. De onderstaande volgorde beschrijft de algemene volgorde van handelingen voor een typische armatuurverbinding.
-
Sluit af en verlicht de druk
Sluit de stroomopwaartse watertoevoer af en ontlast de restdruk bij de dichtstbijzijnde open armatuur voordat u een bestaande leiding loskoppelt.
-
Inspecteer de poorten
Inspecteer beide aansluitpoorten op schade, vuil of oude kitresten en reinig de afdichtingsoppervlakken met een droge doek.
-
Selecteer de juiste montage
Kies een flexibele afvoerbuis of watertoevoerslang die is afgestemd op de poortschroefdraad en de benodigde looplengte, zodat u een zachte bocht kunt maken in plaats van een strakke vouw.
-
Inrijgen en vastdraaien
Draai de fitting met de hand op de poort totdat deze goed vastzit, en beweeg vervolgens met een sleutel een gecontroleerde kwartslag tot een halve slag voorbij de hand, waarbij u te veel aandraaimoment op de gevlochten moer vermijdt.
-
Route met een brede bocht
Leid het geheel zo dat de buigradius breed blijft en de voering niet geknikt, gedraaid of tegen een scherpe rand wordt gedrukt.
-
Herstel de bevoorrading en controleer
Herstel de watertoevoer geleidelijk en controleer elk aansluitpunt op lekkage voordat u de omringende kast of muurtoegang afsluit.
-
Controleer opnieuw na het eerste gebruik
Controleer de verbinding opnieuw na de eerste volledige dag van gebruik, aangezien de fittingen enigszins kunnen zakken als de watervoering tegen de afdichtring rust.
Waar flexibele leidingbuizen en waterleidingen worden gebruikt
De same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Residentiële loodgieterswerk
Voor het aansluiten van kranen, toiletten, boilers en wasmachines waar een snelle installatie met gereedschapslicht het belangrijkst is.
-
Verwarmingssystemen bouwen
Hydronische verwarmingslussen waarbij een flexibele waterleiding de thermische uitzetting absorbeert tussen de stijve verzamelleiding en individuele radiatoren of ventilatorconvectoren.
-
Leidingen voor gezondheidszorgfaciliteiten
Instellingen waarbij de dichtheid en langere onderhoudsintervallen ervoor zorgen dat er minder vaak onderhoudstoegang achter afgewerkte muren nodig is.
-
Industriële HVAC
Koelmachine- en luchtbehandelingsaansluitingen waarbij trillingen van roterende apparatuur een flexibele wateraansluiting vereisen in plaats van een starre verbinding.
Een op maat gemaakte fabrikant van flexibele sanitaire buizen kiezen
Inkoop bij een op maat gemaakte fabrikant van flexibele sanitaire buizen in plaats van bij een algemene hardwareleverancier is meestal zinvol als een project niet-standaardlengtes, specifieke eindfittingen of hogere bestelvolumes nodig heeft. Een paar praktische controlepunten helpen de zoektocht naar leveranciers van roestvrijstalen gevlochten sanitairslangen te verfijnen.
- Bevestig dat de fabriek de exacte combinatie van diameter, lengte en fitting kan produceren in plaats van alleen een vaste catalogus op voorraad te hebben.
- Vraag om proefmontages om de golfuniformiteit en de strakheid van het vlechtwerk te controleren voordat u een volledige bestelling plaatst.
- Controleer de testapparatuur ter plaatse, aangezien luchtdichtheid en barsttestmogelijkheden meer zeggen over de consistentie dan alleen een specificatieblad.
- Bespreek de OEM-verpakkingen en etiketteringsbehoeften van flexibele watertoevoerslangen vroegtijdig als de assemblages een huismerk zullen dragen.
- Kijk naar het reactievermogen tijdens de bemonsteringsfase als een algemene indicator van hoe een fabrikant van gevlochten flexibele waterconnectoren tijdens de productie met wijzigingsverzoeken zal omgaan.
Een aantal kopers kijkt uit naar een fabriek voor flexibele sanitaire buizen in China zodra de volumevereisten toenemen, grotendeels vanwege de concentratie van golf-, vlecht- en fittingassemblagemogelijkheden binnen één leveringsregio, waardoor de coördinatieketen tussen vormen, testen en verpakken wordt verkort.
Overzicht productiemogelijkheden
Haoyin (Ningbo) Bellows Technology Co., Ltd. ontwerpt en produceert roestvrijstalen balgen en flexibele verbindingsconstructies voor sanitair-, verwarmings- en gastoepassingen. De faciliteit bevindt zich op een terrein van 35 hectare met 18.000 vierkante meter gestandaardiseerde werkplaatsruimte voor vormen, vlechten, montage en afwerking.
- 4M Meters RVS ribbelbuis geproduceerd per jaar
- 120 Medewerkers van vorm-, vlecht- en assemblagelijnen
- 20 Toegewijd technisch personeel dat het ontwerp en het testen ondersteunt
- 18.000 Vierkante meter gestandaardiseerde werkplaatsruimte
De research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Onderhoudstips om de levensduur te verlengen
- Inspecteer zichtbare flexibele waterconnectorconstructies minstens één keer per jaar op oppervlakteroest, knikken of uitpuilen.
- Vermijd het schilderen over een gevlochten waterslang, omdat opgesloten vocht onder de verf de corrosie van het oppervlak kan versnellen.
- Houd onderdelen uit de buurt van scherpe kastranden of plankbeugels die na verloop van tijd het buitenste vlechtwerk kunnen beschadigen.
- Vervang een watertoevoerslang die enige uitstulping vertoont, omdat dit meestal duidt op een voering die begint los te komen van de vlechtversterking.
- Ondersteun lange horizontale trajecten met tussenpozen, zodat de watervoering zijn eigen gewicht niet over een lange overspanning zonder ondersteuning draagt.
Veelgestelde vragen
-
Q1. Wat is een flexibele afvoerleiding
Een flexibele afvoerbuis is een gegolfde metalen of composietbuis, vaak versterkt met een gevlochten buitenmantel, gebouwd om twee afvoerpunten met elkaar te verbinden terwijl deze wordt gebogen om beweging en kleine verkeerde uitlijning te absorberen.
-
Vraag 2. Wat is een flexibele watervoering
De water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Wat is een gevlochten waterslang
Een gevlochten waterslang combineert een gegolfde voering met een buitenlaag van geweven roestvrij staaldraad die het geheel versterkt tegen werkdruk en toch kan buigen.
-
Q4. Wat is een watertoevoerslang
Een watertoevoerslang is de algemene term voor een flexibele connector die loopt tussen een afsluiter of toevoerleiding en een armatuur zoals een kraan, toilet of apparaat.
-
Vraag 5. Hoe installeer je een flexibele afvoerleiding?
Sluit de watertoevoer af, draai de fitting met de hand vast tot hij goed aansluit en draai hem vervolgens nog een gecontroleerde kwart tot halve slag vast met een sleutel, terwijl u het lichaam van de buis vrij van knikken houdt.
-
Vraag 6. Hoe strak moet een watertoevoerslang zijn?
De connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Vraag 7. Kunnen flexibele slangen gebogen worden?
Ja, dat is hun kernfunctie, hoewel elk samenstel een minimale buigradius heeft, en het scherper vouwen dan die straal kan de voering belasten en de levensduur ervan verkorten.
-
Vraag 8. Kunnen flexibele waterslangen worden verlengd?
Het verlengen van een run betekent meestal dat het geheel wordt vervangen door een langere, in plaats van twee slangen aan elkaar te koppelen, omdat een mid-run-koppeling nog een potentieel lekpunt toevoegt.
-
Vraag 9. Welke productieschaal zit er achter deze assemblages?
Bij faciliteiten die deze categorie op grote schaal produceren, zoals Haoyin, werken doorgaans continue vorm- en vlechtlijnen die een productie van enkele miljoenen meters gegolfde buizen per jaar kunnen verwerken.
-
Q10. Blijft het technische team betrokken na de ontwerpfase?
Bij een goed georganiseerde productieoperatie blijft het technisch personeel betrokken vanaf het constructieve ontwerp tot en met het testen en de productieondersteuning, in plaats van weg te stappen zodra de tekening klaar is.
