Snel antwoord: hoe u de juiste maat gasconnector bepaalt
De juiste maat voor een Flexibele gasconnector van roestvrij staal wordt bepaald door de inlaatfitting op het apparaat en de uitlaatfitting op de gasafsluitklep, niet door de grootte van de aftakkingsgasleiding die de kamer voedt. Connectoren zijn gelabeld met een nominale maat, en de twee maten die op de meeste huishoudelijke apparaten worden gebruikt zijn 3/8 inchchch en 1/2 inchchchch, terwijl de maten 3/4 inchchchch en 1 inchchchch over het algemeen gereserveerd zijn voor apparaten met een hogere invoer, zoals grote boilers en ovens. Om de juiste maat te kiezen, moet u de vrouwelijke fitting aan elk uiteinde van de connector afstemmen op de schroefdraadmaat die op de klep van het apparaat en op de afsluitklep is gestempeld. Controleer vervolgens of de nominale ingangscapaciteit van die nominale maat gelijk is aan of groter is dan de maximale BTU per uur die op het typeplaatje van het apparaat staat afgedrukt.
A RVS flexibele gasaansluiting voor kachel installaties hebben meestal een afmeting van 1/2 inch, terwijl veel compacte of draagbare kooktoestellen een kleinere 3/8 inch-aansluiting gebruiken. Grotere commerciële stijlreeksen en combinatie-eenheden vereisen soms een 3/4 inch fitting, dus het typeplaatje van het apparaat moet altijd worden gecontroleerd voordat u een vervangende connector bestelt.
Waarom de juiste maat belangrijk is voor een roestvrijstalen flexibele gasslang
Een te kleine connector beperkt de gasstroom naar het apparaat, wat kan leiden tot zwakke branderprestaties, langzaam herstel van de waterverwarmer of een apparaat dat moeite heeft om zijn nominale vermogen te bereiken. Een te grote connector daarentegen zal niet correct op de klep van het apparaat of de afsluitklep worden geschroefd, en het forceren van een niet-passende fitting kan de schroefdraad op zowel de connector als de klep beschadigen. Omdat de ingangswaarden van apparaten variëren tussen merken en modellen, is de nominale maat die op een oud apparaat werkte niet automatisch correct voor vervanging ervan. Daarom moet het typeplaatje worden gecontroleerd telkens wanneer een apparaat wordt vervangen.
Dit verschilt enigszins van hoe a csst gasaansluiting systeem is gedimensioneerd. Een CSST-gasconnector maakt doorgaans deel uit van een doorlopende reeks gegolfde roestvrijstalen buizen die gas van een meter of spruitstuk naar meerdere apparaten door een constructie distribueert. De grootte ervan wordt daarom berekend op basis van de totale aangesloten belasting en de lengte van elke reeks met behulp van een maattabel, in plaats van op basis van een fitting voor een enkel apparaat. Een roestvrijstalen flexibele gasslang die puur als apparaataansluiting wordt gebruikt, hoeft daarentegen alleen maar op de twee fittingen te passen waar hij tussen zit.
Gemeenschappelijke nominale maten en afstemming van apparaten
De onderstaande tabel vat samen hoe de nominale connectorafmetingen doorgaans overeenkomen met gewone huishoudelijke gasapparaten. Deze cijfers zijn algemene referenties, en het exacte maximale ingangsvermogen dat op het typeplaatje van het apparaat staat vermeld, moet altijd voorrang hebben boven elke algemene tabel.
| Nominale maat | Typisch apparaat | Gemeenschappelijke draadverbinding | Ongeveer. Maximale invoer |
|---|---|---|---|
| 3/8 inch | Compact fornuis, draagbare kookplaat | 3/8 inch FIP | Ongeveer 40.000 BTU/uur |
| 1/2 inch | Gasfornuis of gasfornuis, gasdroger | 1/2 inch FIP | Ongeveer 75.000 BTU/uur |
| 3/4 inch | Gasboiler, gasoven | 3/4 inch FIP | Ongeveer 150.000 BTU/uur |
| 1 inch | Grote oven, spruitstuktoevoer | 1 inch FIP | Ongeveer 300.000 BTU/uur |
Geschatte maximale invoer per nominale connectorgrootte
Figuur 1. Geschatte maximale apparaatinvoer geassocieerd met elke nominale connectorgrootte.

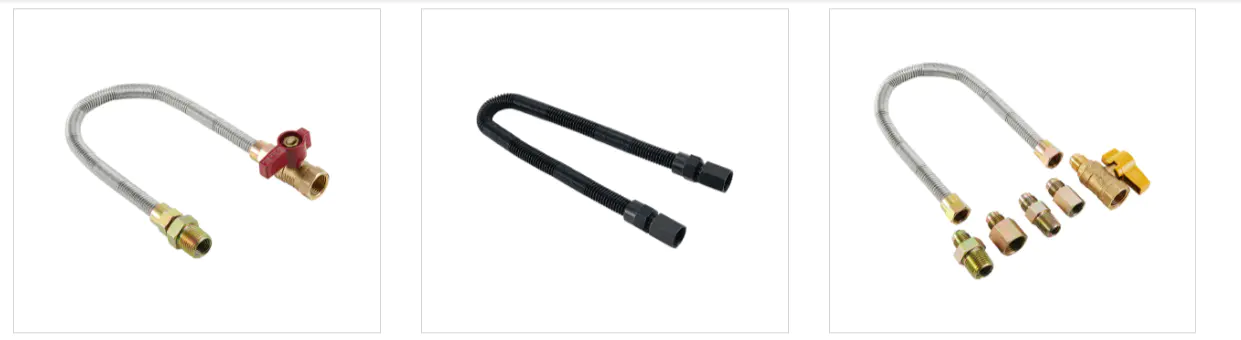

Flexibele gasconnector van roestvrij staal vergeleken met CSST- en PVC-gecoate opties
Kopers moeten vaak kiezen tussen kaal Flexibele gasconnector van roestvrij staal , een langere looptijd csst gasaansluiting , en een PVC gecoate gasaansluiting . Alle drie delen ze dezelfde gegolfde roestvrijstalen kern, maar ze zijn gebouwd en afgewerkt voor verschillende rollen. De onderstaande tabel en grafiek geven aan hoe deze drie opties zich over het algemeen vergelijken op basis van functionaliteit en niet op basis van prijs.
| Functie | Flexibele gasconnector van roestvrij staal | CSST-gasconnector | PVC gecoate gasconnector |
|---|---|---|---|
| Basismateriaal | Gegolfd roestvrij staal | Gegolfd roestvrij staal | Gegolfd roestvrij staal with PVC jacket |
| Typisch gebruik | Aansluiting voor één apparaat | Gasdistributie in het hele gebouw | Aansluiting voor één apparaat |
| Oppervlakteafwerking | Blank of licht afgewerkt RVS | Vaak met een jasje over de hele run | Gekleurde buitenlaag, meestal geel |
| Gemeenschappelijk lengtebereik | Kort, apparaat naar ventiel | Lang, van kamer tot kamer loopt | Kort, apparaat naar ventiel |
Illustratieve vergelijking tussen belangrijke selectiefactoren
Figuur 2. Illustratieve vergelijking naast elkaar, niet afgeleid van een specifiek testrapport.
Hoe de diameter van de spoel en de wanddikte de buigradius beïnvloeden
Het golfpatroon op a RVS flexibele gasslang is wat het mogelijk maakt om rond kasten, offsetkleppen en krappe utiliteitsruimtes te buigen zonder te knikken. Naarmate de nominale maat toeneemt, nemen de wanddikte en de diameter van de spoel over het algemeen ook toe, waardoor de minimale straal waar de slang doorheen kan worden gebogen groter wordt voordat de ribbels beginnen af te vlakken of spanningsscheuren vertonen bij herhaaldelijk buigen. Een connector die strakker is gebogen dan de nominale minimale straal verliest dwarsdoorsnedeoppervlak op het buigpunt, waardoor de effectieve stroom wordt verminderd, ook al is de nominale maat van de fitting niet veranderd.
Aanbevolen minimale buigradius bij nominale maat
Figuur 3. Algemene trend van de minimale buigradius neemt toe naast de nominale connectorgrootte.
Flex-cyclusduurzaamheid voor alle coatingtypen
Herhaaldelijk buigen tijdens onderhoud, verplaatsing en reiniging van het apparaat is een van de belangrijkste redenen waarom een apparaatconnector uiteindelijk moet worden vervangen. Een kale roestvrijstalen afwerking, een Geel gecoate roestvrijstalen gasslang , en een PVC gecoate gasaansluiting ze gebruiken allemaal dezelfde gegolfde kern, dus hun flexibele levensduur wordt voornamelijk bepaald door de wanddikte, de golfdiepte en hoe goed de buitenste coating bestand is tegen slijtage op punten waar de slang in contact komt met een kastrand of tegenframe. De onderstaande illustratie is een algemene vergelijking van de relatieve duurzaamheid van de flexcyclus en is niet ontleend aan een specifieke gepubliceerde test.
Illustratieve relatieve flexcyclusduurzaamheidsindex
Figuur 4. Alleen illustratieve index, bedoeld om het relatieve patroon weer te geven in plaats van exacte gemeten waarden.
Waar doorgaans een geel gecoate roestvrijstalen gasslang wordt gebruikt
A Geel gecoate roestvrijstalen gasslang is een standaard gegolfde roestvrijstalen connector met een toegevoegde buitenmantel, meestal geel afgewerkt, zodat hij snel herkenbaar is tussen andere flexibele lijnen in een keuken of bijkeuken. De coating voegt een laag slijtvastheid en vetbestendigheid toe bovenop de roestvrijstalen kern, wat handig is in drukke keukenomgevingen waar een connector in de loop der jaren tegen kastranden, schoonmaakgereedschap of gemorste kookvloeistof kan stoten. Veel voorkomende plaatsen waar deze connectorstijl voorkomt, zijn onder meer de volgende.
- Gasfornuizen voor residentieel en licht commercieel gebruik in keukenruimtes met veel verkeer
- Gasdrogers in bijkeuken waar de slang zichtbaar kan zijn en kleuridentificatie heeft
- Installaties waarbij een technicus in één oogopslag een gasleiding visueel wil scheiden van nabijgelegen water- of afvoerleidingen
- Retrofitprojecten waarbij de voorkeur wordt gegeven aan het matchen van de coatingkleur van een bestaande connector voor een consistent uiterlijk
Het toegevoegde jasje verandert niets aan de onderliggende logica van de nominale grootte die eerder in dit artikel werd behandeld. Het dimensioneren van een geel gecoate connector komt nog steeds neer op het matchen van de passende schroefdraden aan beide uiteinden en het bevestigen van de nominale capaciteit aan de hand van het typeplaatje van het apparaat.
Maatfouten die de prestaties van het apparaat verminderen
De meeste klachten over maatvoering zijn terug te voeren op een klein aantal herhaalde fouten tijdens de selectie of installatie.
- Kies een connectorlengte uitsluitend op basis van de afstand tot de muuropening en niet op basis van de daadwerkelijke kleppositie.
- Ervan uitgaande dat elk gasfornuis dezelfde nominale maat gebruikt, zonder het typeplaatje van het huidige apparaat te controleren.
- Een oudere connector opnieuw gebruiken op een vervangend apparaat zonder te controleren of de maat van de inlaatfitting nog steeds overeenkomt.
- Het verschil over het hoofd zien tussen het nominale maatlabel van een connector en de werkelijke interne stroomdiameter.
- Gemengde draadsoorten tussen de afsluiter en de aansluitfitting, waardoor een slechte afdichting bij de verbinding kan ontstaan.
Kiezen voor een fabrikant van flexibele gasconnectoren van roestvrij staal
Zodra de juiste maat en het juiste coatingtype zijn geïdentificeerd, is de volgende beslissing welke fabrikant van roestvrijstalen flexibele gasconnectoren waaruit u kunt putten, vooral voor kopers die bulk- of nabestellingen plaatsen. Een betrouwbare leverancier van roestvrijstalen gasconnectoren zou in staat moeten zijn om een consistente golfdiepte en wanddikte aan te houden over productieruns, aangezien zelfs een kleine variatie in deze afmetingen zowel de buigradius als de nominale stroomcapaciteit verandert die eerder in dit artikel werd besproken.
Voor kopers die op ontdekkingstocht gaan groothandel in flexibele gasconnectoren Met deze regelingen is het de moeite waard om te bevestigen dat de fabriek een volledig nominaal maatbereik van 3/8 inch tot en met 1 inch kan leveren, samen met meerdere coatingopties, waaronder blank roestvrij staal, PVC-gecoate en geel gecoate afwerkingen, zodat een enkele bestelling meerdere apparaatcategorieën tegelijk kan bestrijken. Bij het vergelijken van a fabrikant van gasconnectoren China Inkopers uit het basissegment overwegen nuttige vragen om te stellen: hoe onbewerkte spoelvoorraad wordt gescreend voordat deze wordt gevormd, hoe golf- en vlechtprocessen tijdens de productie worden gecontroleerd en of pasdraden vóór het verpakken worden gecontroleerd aan de hand van referentiematen.
Een OEM roestvrijstalen gasaansluiting programma is vaak het meest efficiënte pad voor distributeurs en merken van apparaten die aangepaste spoeldiameters, aangepaste lengtes of merkverpakkingen nodig hebben, inclusief een speciale RVS flexibele gasaansluiting voor kachel lijn opgebouwd rond een specifiek apparatenplatform. Belangrijke evaluatiepunten omvatten doorgaans het volgende.
- Productieschaal en mogelijkheid om een consistente wanddikte te behouden bij grote bestellingen
- Een reeks nominale maten en coatingopties aangeboden vanuit één fabriek
- Ondersteuning voor aangepaste spoellengte, fittingconfiguratie en verpakking voor OEM-programma's
- Gedocumenteerde procescontrole vanaf het screenen van grondstoffen tot en met de eindinspectie
Over Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. is een professionele onderneming die zich richt op onderzoek, ontwerp, productie en verkoop van roestvrijstalen balgen en werkt aan het bieden van veilige en duurzame flexibele verbindingsoplossingen voor gas, loodgieterswerk, verwarming en aanverwante gebieden. Het bedrijf opereert als een OEM-fabrikant van flexibele gasconnectoren van roestvrij staal en een ODM-fabriek voor aangepaste CSST-gasconnectoren, ter ondersteuning van kopers die standaardproductlijnen of volledig op maat gemaakte specificaties nodig hebben.
De faciliteit heeft een oppervlakte van 35 mu en omvat 18.000 vierkante meter gestandaardiseerde productieateliers, ondersteund door managementsystemen, waaronder ISO9001, ISO14001 en ISO45001 . Erkend als een nationale hightech onderneming en een groene fabriek, volgt Haoyin een productiefilosofie die is opgebouwd rond consistentie en kwaliteit, met een proces dat loopt van het screenen van grondstoffen en het structurele ontwerp tot en met productie, prestatietests en after-sales ondersteuning.
Vraag productspecificaties en groothandelsinformatie aan
Kopers die de nominale maat, het coatingtype en de lengte die nodig zijn voor hun project hebben geïdentificeerd, zijn welkom om apparaatspecificaties op te sturen voor een passend productaanbeveling. Of de vereiste nu een kleine proefbestelling is van een Flexibele gasconnector van roestvrij staal voor een enkele productlijn, een bulk groothandel in flexibele gasconnectoren bestelling, of een OEM roestvrijstalen gasaansluiting programma met aangepaste branding, het delen van het apparaattype, de vereiste nominale maten en de doelcoatingafwerking helpt de respons te versnellen met nauwkeurige specificatiebladen.
Veelgestelde vragen
-
Q1. Wat is een RVS flexibele gasaansluiting
Het is een gegolfde roestvrijstalen buis voorzien van verbindingseinden, die wordt gebruikt om een gasapparaat aan te sluiten op een afsluitklep, terwijl er enige flexibiliteit ontstaat bij het routeren en plaatsen van het apparaat.
-
Vraag 2. Hoe werkt een RVS flexibele gasaansluiting
De gegolfde wandconstructie zorgt ervoor dat de buis rond obstakels kan buigen, terwijl het gas nog steeds veilig tussen de afsluiter en de inlaatfitting van het apparaat wordt vervoerd.
-
Q3. Wat zijn de voordelen van RVS gasaansluitingen
Ze combineren flexibiliteit voor eenvoudiger installatie met een duurzame metalen kern die bestand is tegen herhaaldelijk buigen tijdens reiniging, onderhoud of vervanging van het apparaat.
-
Q4. Hoe lang gaat een RVS flexibele gasaansluiting mee?
De levensduur is afhankelijk van de installatieomstandigheden en hoe vaak de connector wordt gebogen. Daarom is periodieke visuele inspectie op slijtage op buigpunten een redelijke praktijk.
-
Vraag 5. Zijn roestvrijstalen flexibele gasconnectoren veilig in gebruik?
Wanneer de juiste nominale maat, bijpassende schroefdraadfittingen en een freespad zonder knikken of scherpe bochten worden gebruikt, is dit type connector een veelgebruikte methode voor het aansluiten van apparaten.
-
Vraag 6. Kunnen flexibele gasaansluitingen worden gebruikt voor aardgas?
Ja, deze connectorstijl wordt vaak gebruikt voor aansluitingen op aardgastoestellen in residentiële en licht commerciële omgevingen.
-
Vraag 7. Kunnen flexibele gasaansluitingen worden gebruikt voor propaangas?
Ja, dezelfde gegolfde roestvrijstalen constructie wordt ook gebruikt voor aansluitingen op propaanapparaten, waarbij de fittingkeuze afhankelijk is van de draadmaat van het apparaat en de klep.
-
Vraag 8. Zijn roestvrijstalen gasaansluitingen bestand tegen corrosie
Roestvrij steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Vraag 9. Welk materiaal wordt gebruikt om flexibele gasconnectoren te maken?
De kernbuis is van roestvrij staal gegolfd en afhankelijk van de productlijn kan deze kaal gelaten worden of afgewerkt worden met een buitenlaag zoals PVC of een gele beschermmantel.
-
Q10. Wat is het verschil tussen CSST en een PVC-gecoate connector
CSST-gasconnectorbuizen worden over het algemeen gebruikt voor langere distributietrajecten door een constructie, terwijl een met PVC gecoate gasconnector een product met een kortere lengte is, ontworpen om één apparaat met de afsluitklep te verbinden.
